WT32-ETH01 ESP32 WROOM LAN8720 Ethernet Entwicklerboard + Kabel

24,97 €

WT32-ETH01 ESP32 WROOM LAN8720 Ethernet Entwicklerboard + Kabel

11 vorrätig

EAN: N/A Artikelnummer: 285936108911-Set Kategorie: Schlagwörter: , , , , , , , , ,

Beschreibung

WT32-ETH01 ESP32 WROOM LAN8720 Ethernet Arduino ESPEasy Tasmota Entwicklerboard + Kabel

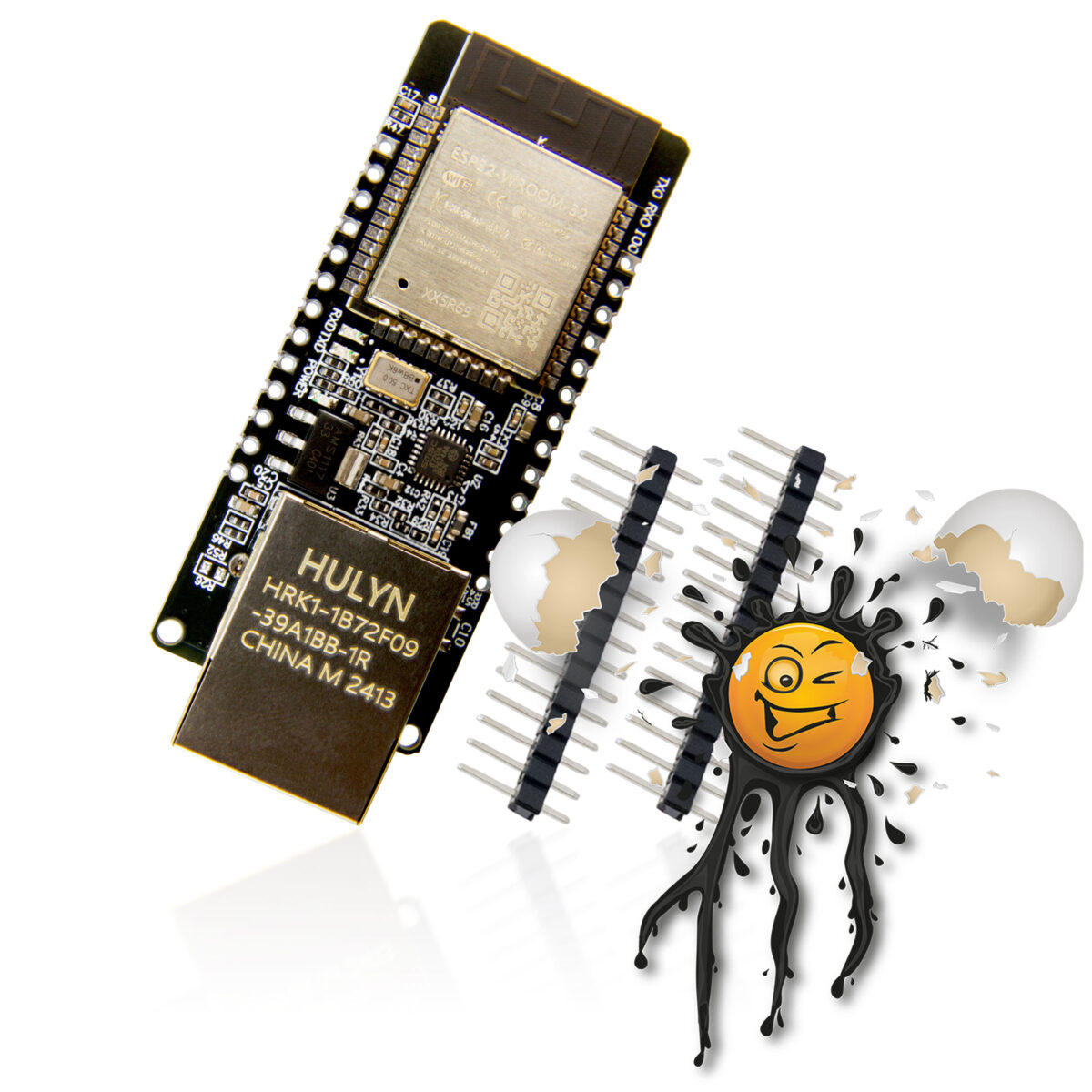

ESP32 WT32-ETH01 Ethernet Module Set incl. Cat.5e Wire Pinheader © ei-ot ®

ESP32 WT32-ETH01 Ethernet Module Board © ei-ot ®

ESP32 WT32-ETH01 Ethernet Module Pinout © ei-ot ®



 ESP32 WT32-ETH01 Ethernet Modul Set bestehend aus:

  • 1 Stück ESP32 WT32-ETH01 Ethernet Modul
  • 1 Stück passendes Ethernet cat.5e Kabel Länge 1 Meter
  • 2 Stück Pinleiste



Das ESP32 WT32-ETH01 Ethernet Modul basiert auf der Espressif ESP32-WROOM MCU in Kombination mit LAN8720 Fast Ethernet RMII Controller.

Das ESP32 WT32-ETH01 Ethernet Board erweitert den ESP32 um eine Ethernet Schnittstelle, sodass der ESP32 direkt – kabelgebunden – über einen typischen RJ 45 Anschluß in ein Netzwerk eingebunden werden kann.

Der LAN8720 ist ein Single-Chip-Fast-Ethernet-Controller und unterstützt 10/100 M PHY und MAC.

Der PHY des LM8720 unterstützt HP Auto-MDIX gemäß IEEE 802.3 Spezifikation.

Der LM8720 verfügt über ein Auto-Negotiation-Funktion sodass sowohl 10-M- als auch 100-M-Modus optimal genutzt werden.

Die Anbindung an den ESP32 WROOM erfolgt über die RMII / UART Schnittstelle, im Detail

LM8720 signal esp32-WROOM
CFG CFG IO32
485_EN 485_EN IO33
RXD RXD IO5
TXD TXD IO17



Das ESP32 WROOM ist eine 32-bit dual Core RISC MCU mit einer Taktfrequenz von 240MHz. Das ESP32 WROOM ist ein leistungsstarkes, generisch Wi-Fi + Bluetooth LE MCU-Modul, das über eine Vielzahl von Peripheriegeräten verfügt.

Das ESP32-C3-S5 Modul verfügt über

  • integrierte PCB Antenne
  • 4 MB SPI-Flash
  • 520KB PSRAM (16KB reserviert für Cache)
  • 448KB ROM
  • 16KB RTC SRAM



Des Weiteren verfügt das ESP32 WT32-ETH01 Ethernet Board über einen AMS1117 3,3V Spannungskonverter. Die Spannungsversorgung erfolgt mittels 5V / über den 5V und GND Pin.

ESP32 WT32-ETH01 Ethernet Modul

Das ESP32 WT32-ETH01 Ethernet Modul bzw. der LAN8720 wurde bereits in den

  • Arduino ESP32 Core version 3.0.0 integriert
    sowie
  • ESP-IDF ETHERNET API

integriert und ist für eine Vielzahl an ESP32 basierenden Firmware SDK’s verfügbar wie

  • Arduino
  • Tasmota
  • ESPEasy
  • …

Das Flashen einer Firmware erfolgt denkbar einfach, das ESP32 WT32-ETH01 Ethernet Modul mittels 3,3V Spannungsversorgung USB TTL Konverter (500mA) wie folgt anschliessen.

USB TTL Konverter ESP32 WT32-ETH01
3V3 3V3
3V3 EN
GND GND
GND IO00
TXD TX0
RXD RX0

Selbstredend muss nach dem Flashvorgang die Verbindung zwischen GND und GPIO00 getrennt werden, sodass der Bootmodus ausgeführt wird.

 ESP32 WT32-ETH01 Ethernet Modul Set bestehend aus:

  • 1 pcs. ESP32 WT32-ETH01 Ethernet Module
  • 1 pcs. Ethernet cat.5e Wire length 1 Meter
  • 2 pcs. Pinheader



The ESP32 WT32-ETH01 Ethernet module is based on the Espressif ESP32-C3-S5 MCU in combination with LM8720 Fast Ethernet RMII Controller.

The ESP32 WT32-ETH01 Ethernet Board expands the ESP32 with an Ethernet interface so that the ESP32 can be integrated directly – wired – into a network via a typical RJ 45 connection.

The LAN8720 is a single-chip Fast Ethernet controller and supports 10/100M PHY and MAC.

The PHY of the LM8720 supports HP Auto-MDIX according to IEEE 802.3 specification.

The LM8720 has an auto-negotiation function so that both 10M and 100M modes are used optimally.

The connection to the ESP32 WROOM takes place via the RMII / UART interface, in detail

LM8720 signal esp32-WROOM
17 SPI_CN IO9
18 SPI_CLK IO7
19 SPI_MOSI IO10
10 SPI_MISO IO3
24 INT IO8
27 RSTB IO6



The ESP32 WROOM is a 32-bit single core RISC with a clock frequency of 240MHz. The ESP32 WROOM is a high-performance, generic Wi-Fi + Bluetooth LE MCU module that features a variety of peripherals.

The ESP32-C3-S5 module is equipped with

  • integrated SPI Antenna
  • 4MB SPI Flash
  • 520KB PSRAM (16KB reserved for cache)
  • 448KB ROM
  • 16KB RTC SRAM



Furthermore, the ESP32-C3 ETH01 EVO Ethernet module has an ETA3417 voltage converter on board. The voltage is supplied via 5V / via the 5V and GND pin.

ESP32 WT32-ETH01 Ethernet Modul

The ESP32 WT32-ETH01 Ethernet module in detail the LAN8720 has already been released

  • Arduino ESP32 Core version 3.0.0
    as well as
  • ESP-IDF ETHERNET API

integrated and is available for a variety of ESP32 based firmware SDK’s such as

  • Arduino
  • Tasmota
  • ESPEasy …



Flashing a firmware is very easy, connect the ESP32 WT32-ETH01 Ethernet module using a 3.3V power supply / USB TTL Converter (make sure it supports 500mA) as follows.

USB TTL Converter ESP32 WT32-ETH01
3V3 3V3
3V3 EN
GND GND
GND IO00
TXD TX0
RXD RX0

Of course, after the flashing process, the connection between GND and GPIO00 must be separated so that boot mode is executed.
ESP32-C6 Development Board
  • 5V Power Supply thru USB-C Connector
  • RGB LED
  • Dual USB-C (ESP32 / CH343)
  • CH343 USB TTL Converter on board
  • supports up to 23 GPIO
  • CPU / MPU:
    Frequency: up to 240 MHz. based on Tensilica LX7
    320 KByte ROM size
    512 KByte HP SRAM size
    16 KByte LP SRAM size
  • SPI Flash:
    Flash memory: 4MB
    clock frequency: 75 MHz.
    Page program: up to 256 bytes in 0.64ms (TYP) Sector erase: 512Kb in 0.6s
    Bulk erase: 17 – 23 s
    Hardware write protection: protected area size defined by nonvolatile bits BP0, BP1, BP2
    Deep power-down: 1μA (TYP)
    Write Cycles: > 100,000 write cycles per sector Data retention: > 20 Years
  • WiFi 6 IEEE 802.11ax-compliant
    • 20 MHz-only non-AP mode
    • MCS0 ~MCS9
    • Uplink and downlink OFDMA, especially suitable for simultaneous connections in high-density environments
    • Downlink MU-MIMO (multi-user, multiple input, multiple output) to increase network capacity
    • Beamformee that improves signal quality
    • Channel quality indication (CQI) – DCM (dual carrier modulation) to improve link robustness
    • Spatial reuse to maximize parallel transmissions
    • Target wake time (TWT) that optimizes power saving mechanisms
  • 802.11 b/g/n/e/i protocol
    • supports Wi-Fi Direct (P2P)
    • soft-AP Integrated TCP/IP protocol stack
    • 802.11 n (2.4 GHz), up to 150 Mbps
    • 802.11 e: QoS for wireless multimedia technology
    • Block ACK
    • Fragmentation and defragmentation
    • Automatic Beacon monitoring/scanning
    • 802.11 i security features: pre-authentication and TSN
    • Wi-Fi Protected Access (WPA)/WPA2/WPA2-Enterprise/Wi-Fi Protected Setup (WPS)
    • Infrastructure BSS Station mode/SoftAP mode Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode and P2P Power Management
    • UMA compliant and certified
    • Antenna diversity and selection
  • Compliant with Bluetooth v5.3
    • Bluetooth LE: Bluetooth 5.3 certified
    • Bluetooth mesh
    • High power mode (20 dBm)
    • Speed: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
    • Advertising extensions
    • Multiple advertisement sets
    • Channel selection algorithm #2
    • LE power control
  • IEEE 802.15.4 Zigbee 3.0 / Thread
    • Compliant with IEEE 802.15.4-2015 protocol
    • OQPSK PHY in 2.4 GHz band
    • Data rate: 250 Kbps
    • Thread 1.3
    • Zigbee 3.0
  • deep sleep current of 7uA

ESP32 WT32-ETH01 Ethernet Module Pinout



Pin label io on board
1 EN EN Chip enable High Level
2 GND GND GND
3 3V3 3V3 3V3
4 EN EN Chip enable High Level
5 CFG 32 CFG
6 485_EN 33 RS485 enable pin
7 RXD IO5 RXD2
8 TXD IO17 TXD2
9 GND GND GND
10 3V3 3V3 VCC
11 GND GND GND
12 5V 5V 5V power supply
13 LINK – Netwrok connection indicator pin
14 TXD0 35 TXD0
15 RXD0 34 RXD0
16 IO0 0 GPIO0 Flash Low / Boot High
17 GND GND GND
18 IO39 36 input only
19 IO36 36 input only
20 IO15 15 GPIO15
21 IO14 14 GPIO14
22 IO12 12 GPIO12
23 IO35 35 GPIO35
24 IO4 4 GPIO4
25 IO2 2 GPIO2
26 GND GND GND
