XY-MD04 RS485 Modbus RTU Temperatur Luftfeuchte Hygrometer Sensor

16,72

XY-MD04 RS485 Modbus RTU SHT40 Temperatur Luftfeuchte Hygrometer Humidity Sensor

13 vorrätig

Beschreibung



XY-MD04 RS485 Modbus RTU SHT40 Temperatur Luftfeuchte Hygrometer Humidity Sensor

Sensoren
Sensors

EI-OT Module
EI-OT Modules

Der XY-MD04 ist ein kombinierter

  • Temperatur-
  • Luftfeuchtigkeits-

Sensor wasserdichten Gehäuse.

Der XY-MD04 Temperatur- und Luftfeuchte- Sensor verfügt über eine RS485 Schnittstelle und unterstützt das Modbus RTU Protokoll. Der XY-MD04 basiert auf dem SHT40 Hygrometer / Temperatur- und Luftfeuchtigkeits- Sensor in Kombination mit einem RS485 Bus Treiber.

Anwendungsbeispiel

Ein typischer Einsatzzweck für den XY-MD04 ist die Erfassung eines Raumklimas um je nach Temperatur und Luftfeuchtigkeit mit entsprechenden Endgeräten zu interagieren. Häufiger Einsatzbereiche sind hier Badezimmer, Kellerräume, usw. um mittels dem XY-MD04

  • die Raumtemperatur erfassen, um bei Bedarf eine Heizung zu regeln
  • Luftfeuchtigkeit erfassen, um einen Lüfter zu steuern

Durch sein wasser- und staubdichtes Gehäuse erlaubt der XY-MD04 einen weitreichenden Einsatzbereich, insbesondere bei sehr widrigen Umgebungen.



Lieferumfang

der XY-MD04 Sensor bestehend aus

  • 1 Stück XY-MD04 Sensor
  • mit 4 poligen Anschlußkabel Länge 1 Meter



Inbetriebnahme

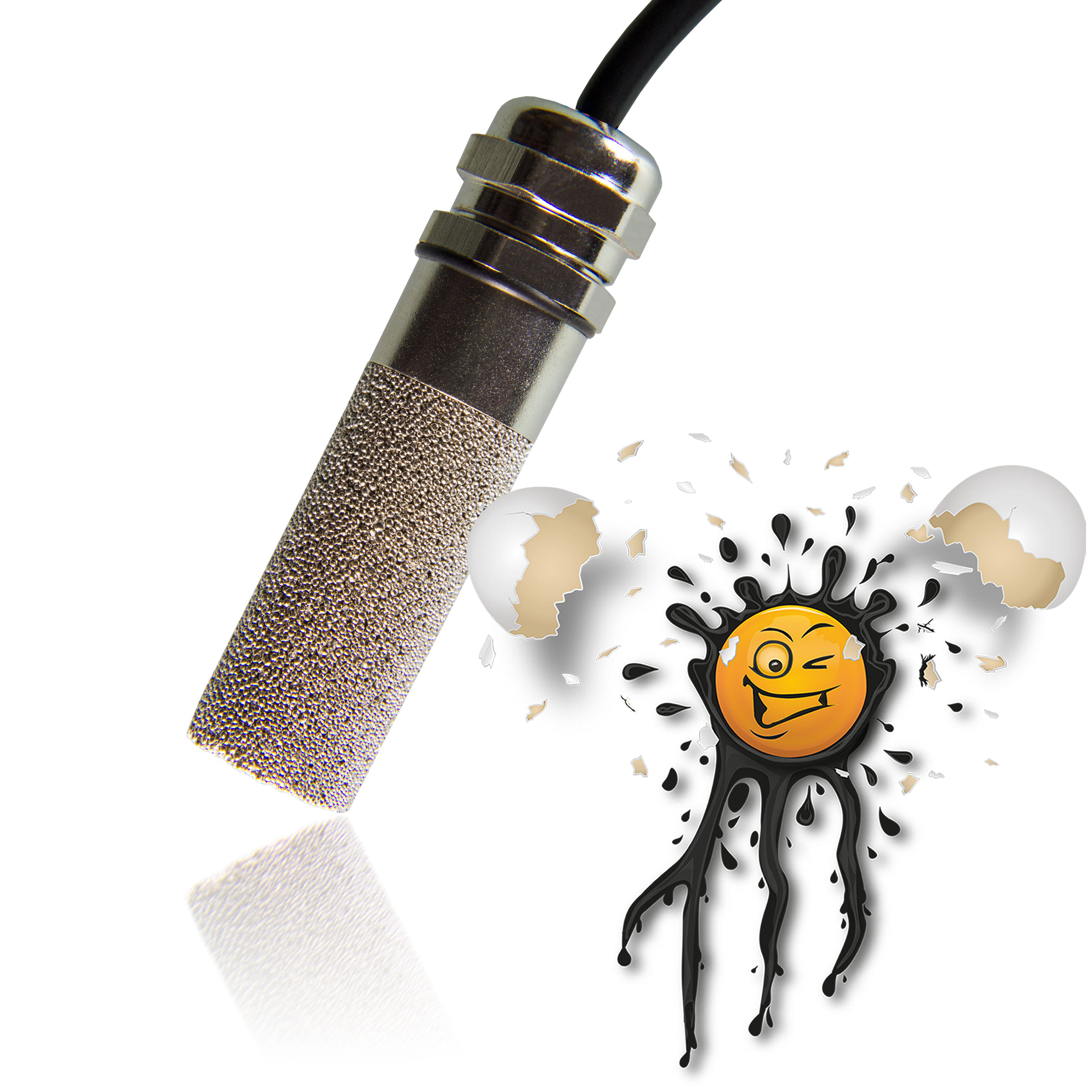

der XY-MD04 ist in einem Metallgehäuse verbaut und sollte vorzugsweise in einem Bereich wo eine entsprechende Luftzirkulation herrscht platziert werden. Der Anschluss erfolgt basierend auf dem typischen RS485 Schema

  • rot VCC an 5 bis 28V+
  • schwarz GND an GND –
  • gelb RS485 A
  • weiß RS485 B

Der XY-MD04 Sensor eignet sich insbesondere für den kombinierten Einsatz mit unserem RS485 Modul mit Tasmota Firmware und integriertem Modbus Protokoll.



XY-MD04 wasserdichter Hygrometer Sensor mit RS485 Schnittstelle



XY-MD04 Temperatur- und Luftfeuchte- sensor:

    • Temperatur Messbereich von -40°C bis +120°C
    • Temperatur Messtoleranz ± 0.3°C @25°C
    • Luftfeuchtigkeit Messbereich von 0% bis 100%
    • Luftfeuchte Messtoleranz ± 3% @ 60%RH 25°C
    • RS485 Schnittstelle RTU Modbus
    • Messintervall 0,5 Sek.
    • geringer Stromverbrauch bei aktiver Temperaturmessung < 50mW





The XY-MD04 Sensor for

  • Temperature
  • Humidity

Measurement

The XY-MD04 temperature and humidity sensor has an RS485 interface and supports the Modbus RTU protocol. The XY-MD04 is based on the SHT40 hygrometer / temperature and humidity sensor in combination with an RS485 bus driver.

Application example

A typical application for the XY-MD04 is to record a room climate in order to interact with corresponding end devices depending on the temperature and humidity. Common areas of application here are bathrooms, basement rooms, etc. using the XY-MD04

  • measure temperature to control a heating device
  • measure humidity to control a fan

Thanks to its waterproof and dustproof housing, the XY-MD04 allows a wide range of applications, – especially in very adverse environments –.



Delivery

XY-MD04 Sensor Set comes with

  • 1 pcs. XY-MD04 Sensor
  • with 4-pole wire length 1 Meter



Installation

The XY-MD04 is built into a metal housing and should preferably be placed in an area where there is adequate air circulation. The connection is based on the typical RS485 scheme

  • red VCC 5 to 28V+
  • black GND to GND –
  • yellow RS485A
  • white RS485B

The XY-MD04 sensor is particularly suitable for combined use with our RS485 module with Tasmota firmware and Modbus Protocol support.



XY-MD04 waterproof Humidity Temperatur Sensor with RS485 Interface



XY-MD04 Temperature Humidity Sensor:

    • Temperature Measurement Range from -40°C up to +120°C
    • Temperature Accuracy ± 0.3°C @25°C
    • Humidity Measurement Range from -40°C up to +120°C
    • Humidity Accuracy ± 3% @ 60%RH 25°C
    • RS485 Interface Modbus support
    • Measurement Interval 0.5 Sec.
    • Low Power consumption < 50mW during Temperature  Measurement





XY-MD04 RS485 Modbus Temperature Humidity Sensor Features



VCC Spannungsversorgung 5 – 28 Volt VCC  / Input Voltage DC 5 – 28 Volt
RS485 RS485
0,5 Sekunden 0.5 sec.
< 50mW (Messung) < 50 mW (measurement)

Zusätzliche Informationen

Protokoll

RS485 Modbus Protokoll PDF download für XY-MD Sensoren wie XY-MD40 SHT40 und XY-MD30 SHT30 basierende Sensoren

https://www.ei-ot.de/download/4032/
