Smart Home Relais anschliessen
Relais Module

Anschliessen von typischen Standard Relais und grundlegende Infos zu Relais

Standard Relays connection
Relais Funktion

Ein Standard Relais funktioniert ähnlich wie ein Wechselschalter. Wie bei einem Wechselschalter liegen hier 3 Kontakte vor

  • COM = Versorgungsspannung
  • NO = Normally Open also ein Schliesser
  • NC = Normally Connected also ein Öffner

Im Vergleich zu einem mechanischen Schalter erfolgt die Schaltung eines Relais elektromechanisch. Mittels einer Steuerspannung (Spulenspannung) wird eine Spule mit Spannung versorgt die wiederum ein Magnetfeld aufbaut um einen „Schalter“ / Federkontakt anzuziehen.

Standard Relais sind nicht rastend , d.h. der „Schalter“ ist stets nur so lange geschlossen wie eine Spulenspannung anliegt.

Relais anschliessen

Das Relais ist vom ESP8266 galvanisch getrennt, der ESP8266 schaltet über einen Transistor auf einen Optokoppler der die Spule des Relais entsprechend aktiviert.

Die 3 Anschlüsse des Relais sind somit völlig unabhängig vom ESP8266, sodass

  • Wechselspannung von bis 250V
  • Gleichspannungen bis zu 30V
  • ein Strom von bis zu 10A

geschaltet werden können.

Jedes Relais / jeder Kanal kann dabei unterschiedlich beschaltet werden.

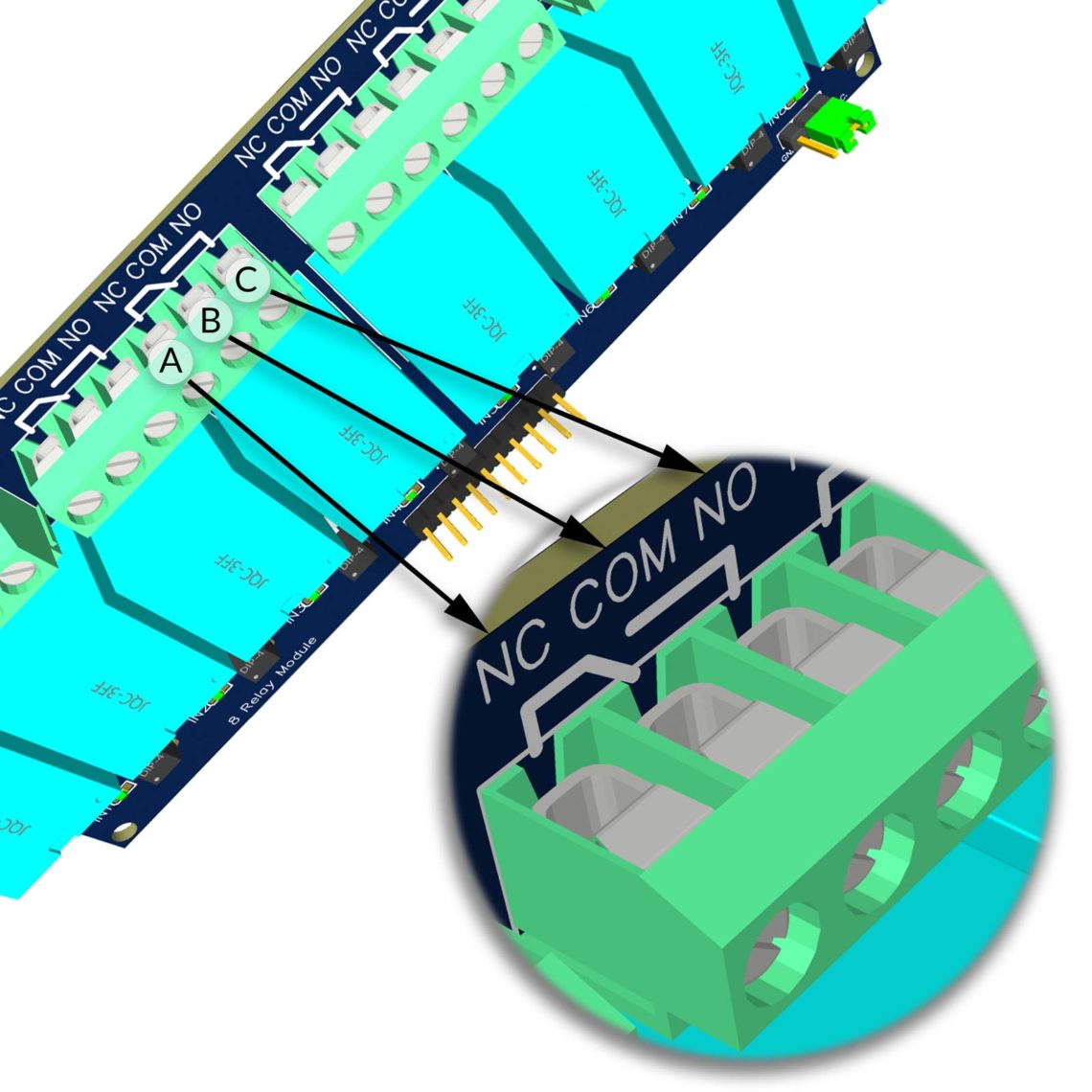

Die Belegung der Relais ist stets identisch, ein 3-poliger Anschluss

A. links NC, – Normally Closed – ein Öffner, d.h. die Versorgungsspannung wird durchgeschaltet wenn das Relais nicht aktiv ist

B. mitte COM, Versorgungsspannung die durch das Relais auf ein Gerät / Nehmer geschaltet werden soll

C. rechts NO, – Normally Open – ein Schliesser, auf diesen Anschluss wird die Versorgungsspannung durchgeschaltet wenn das Relais aktiv ist

Relays Function

Function of standard Relays are almost same as a toggle switch. Even the contacts are similar:

  • COM = Source
  • NO = Normally Open
  • NC = Normally Connected

Compared to a manual switch a Relais uses electromechanical principle. A Coil is driven  over a control voltage (Coil Voltage) and builds a magnetic field. The magnetic field pulls a spring to close the contact.

Standard Relays have no interlock feature, contact requires coil voltage.

Relais connection

The Relays are galvanically isolated, the ESP8266 uses a Transistor to activate the Relays Module Optocoupler.

The 3 contacts of the Relays are independently from the ESP8266 and feature

  • AC Voltage up to 250V
  • DC Voltage up to 30V
  • Current up to 10A

Each Relays / each Channel could operate with different Source.

The 3 connectors of a Relays always identical

A. left NC, – Normally Closed – this contact opens soon as the Relay is active

B. middle COM, Source

C. right NO, – Normally Open – this contact switch the source soon as the Relay is active
