1-Wire I2C Modul konfigurieren Basiskonfiguration

Mittels der ESP-OS Firmware erfolgt die Basiskonfiguration des EI-OT ESP8266 ESP-01 1-Wire I2C Moduls innerhalb von Sekunden. Die Basiskonfiguration bezieht sich im Detail auf den ESP8266 ESP-01 des EI-OT 1-Wire I2C Moduls, bzw. die zur Verfügung stehenden GPIO’s:

• GPIO0, Anschluss SI0
• GPIO1, nicht ausgeführt
• GPIO2, Anschluss SI2
• GPIO3, nicht ausgeführt

auf der EI-OT 1-Wire I2C Modul – Platine.

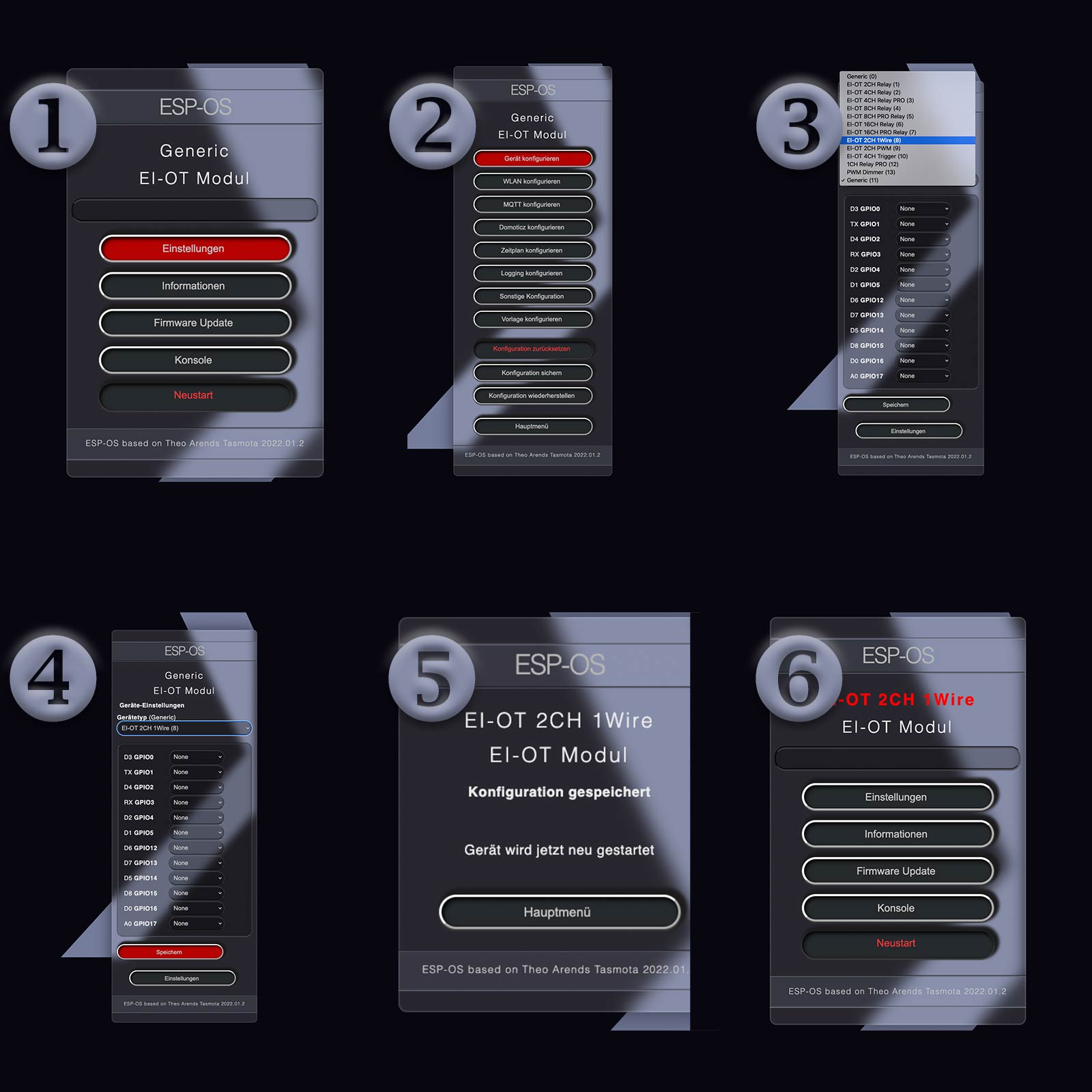

Die Basis Konfiguration des ESP8266 Schritt für Schritt:

1. klicke auf Einstellungen um das ESP-OS Konfigurationsmenü zu öffnen
2. klicke im ESP-OS Konfigurationsmenü auf Gerät konfigurieren
3. wähle im Drop Down Gerätetyp EI-OT 2CH 1Wire (8) aus
4. klicke auf Speichern
5. ESP-OS speichert die Konfiguration und führt einen Neustart des EI-OT ESP8266 aus
6. Nach erfolgreichem Neustart aktualisiert ESP-OS die Benutzeroberfläche

Das EI-OT 1-Wire I2C ESP8266 ESP-01 Modul wurde erfolgreich konfiguriert, die ESP-OS Standardkonfiguration Generic wurde auf EI-OT 2CH 1Wire geändert.

Die Basiskonfiguration des EI-OT ESP8266 ESP-01 1-Wire I2C Moduls ist abgeschlossen.

With the ESP-OS Webinterface the Basic Configuration of the EI-OT ESP8266 1-Wire I2C Module takes only view seconds. The Basic Configuration its based on the ESP8266 ESP-01, in detail GPIO’s:

• GPIO0, connector SI0
• GPIO1, not available
• GPIO2, connector SI2
• GPIO3, not available

on the EI-OT 1-Wire I2C Module Board.

Basic Configuration of the ESP8266 ESP-01 Step by Step:

1. click on Configuration
2. in the ESP-OS Configuration Menu click on Configure Module
3. in Drop Down List Module type of Module Parameters select EI-OT 2CH 1Wire (8)
4. click on Save
5. soon as Parameters saved, ESP-OS initiate a reboot
6. after reboot ESP-OS reloads the Webinterface, the Module Type its changed from Generic to EI-OT 2CH 1Wire

The Basic Configuration of the EI-OT ESP8266 ESP01 1-Wire I2C Module is finished.
