EI-OT INA226 Stromsensor I2C Adressierung

Das EI-OT INA226 5-18V Modul erlaubt die gezielte Adressierung der I2C Adresse des INA226. Mittels einer gezielten I2C Adressierung können etwaige I2C Adressüberschneidungen in Verbindung mit anderen I2C basierenden Sensoren vermieden werden. An dieser Stelle sei erwähnt, selbst wenn kein anderer I2C Sensor verwendet wird muss die I2C Adressierung erfolgen.

Die Adressierung erfolgt mittels Zuweisung von HIGH oder LOW Level der Adresspins

• A0
• A1

mittels Lötbrücke.

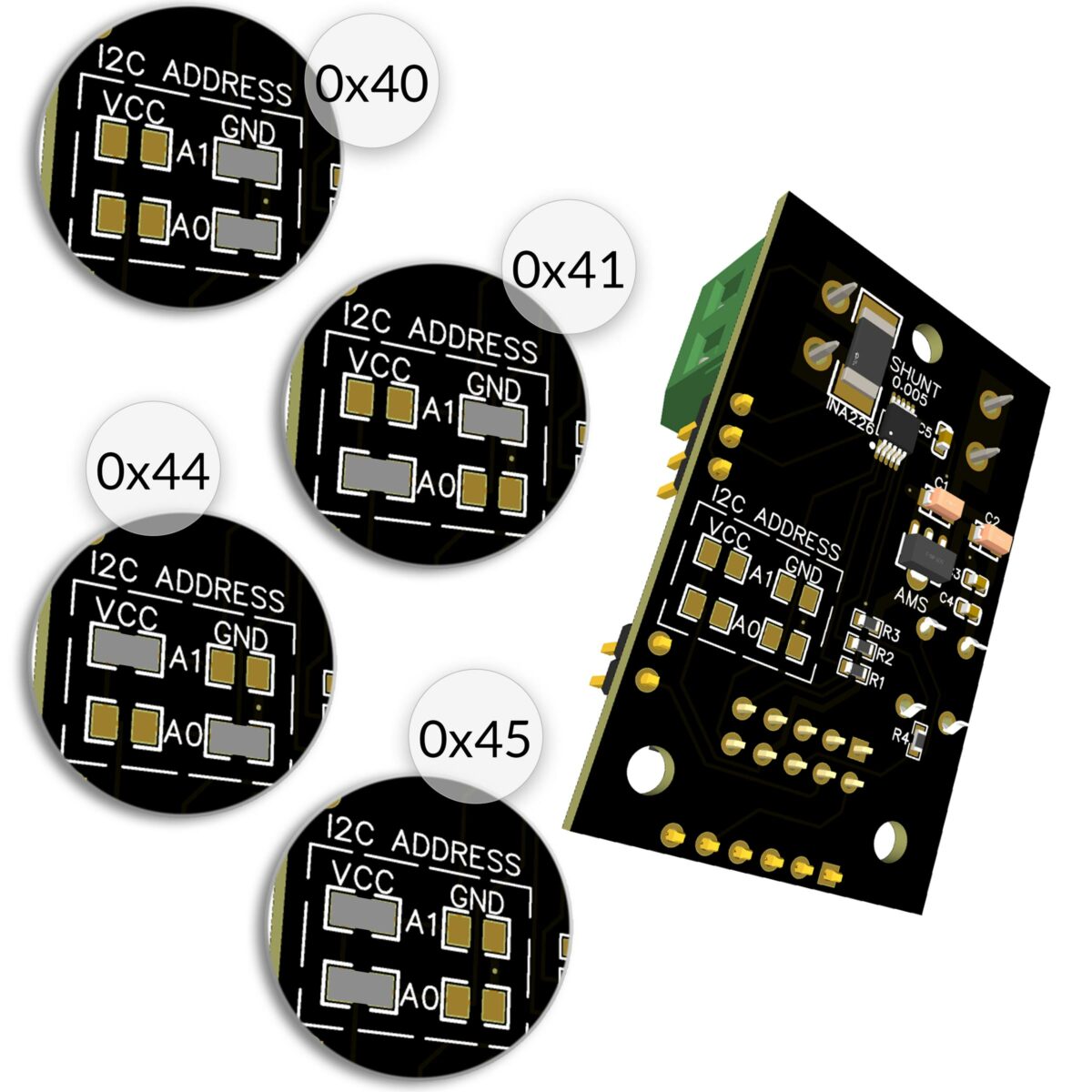

Folgende I2C Adressierung sind möglich (0x40 wird üblicherweise verwendet)

• 0x40
  A0 verbunden mit GND
  A1 verbunden mit GND
• 0x41
  A0 verbunden mit VCC
  A1 verbunden mit GND
• 0x44
  A0 verbunden mit GND
  A1 verbunden mit VCC
• 0x45
  A0 verbunden mit VCC
  A1 verbunden mit VCC

Abschliessend sei erwähnt, je nach Adressierung variiert die Tasmota Konfiguration des INA226 Sensors.

The EI-OT INA226 5-18V module allows the targeted addressing of the I2C address of the INA226 Sensor. Using targeted I2C addressing, any I2C address overlaps in connection with other I2C based sensors can be avoided. It should be mentioned at this point, even if no other I2C sensor is used, I2C addressing must be done.

Addressing is done by assigning HIGH or LOW levels to the address pins

• A0
• A1

by using a solder bridge.

The following I2C addressing is possible (0x40 recommended)

• 0x40
  A0 connected to GND
  A1 connected to GND
• 0x41
  A0 connected to VCC
  A1 connected to GND
• 0x44
  A0 connected to GND
  A1 connected to VCC
• 0x45
  A0 connected to VCC
  A1 connected to VCC

Finally, it should be mentioned that the Tasmota configuration of the INA226 sensor varies depending on the addressing.
