EI-OT ESP-01+ ESP8266 Modul 32Mbit OTA Flash 10 Pin Tasmota ESPEasy … 5GPIO’s IO0 IO4 IO5 IO12 IO16 |
||||
|
Spannungsversorgung
Power Supply Zubehör
Accessoires EI-OT Module
EI-OT Modules |

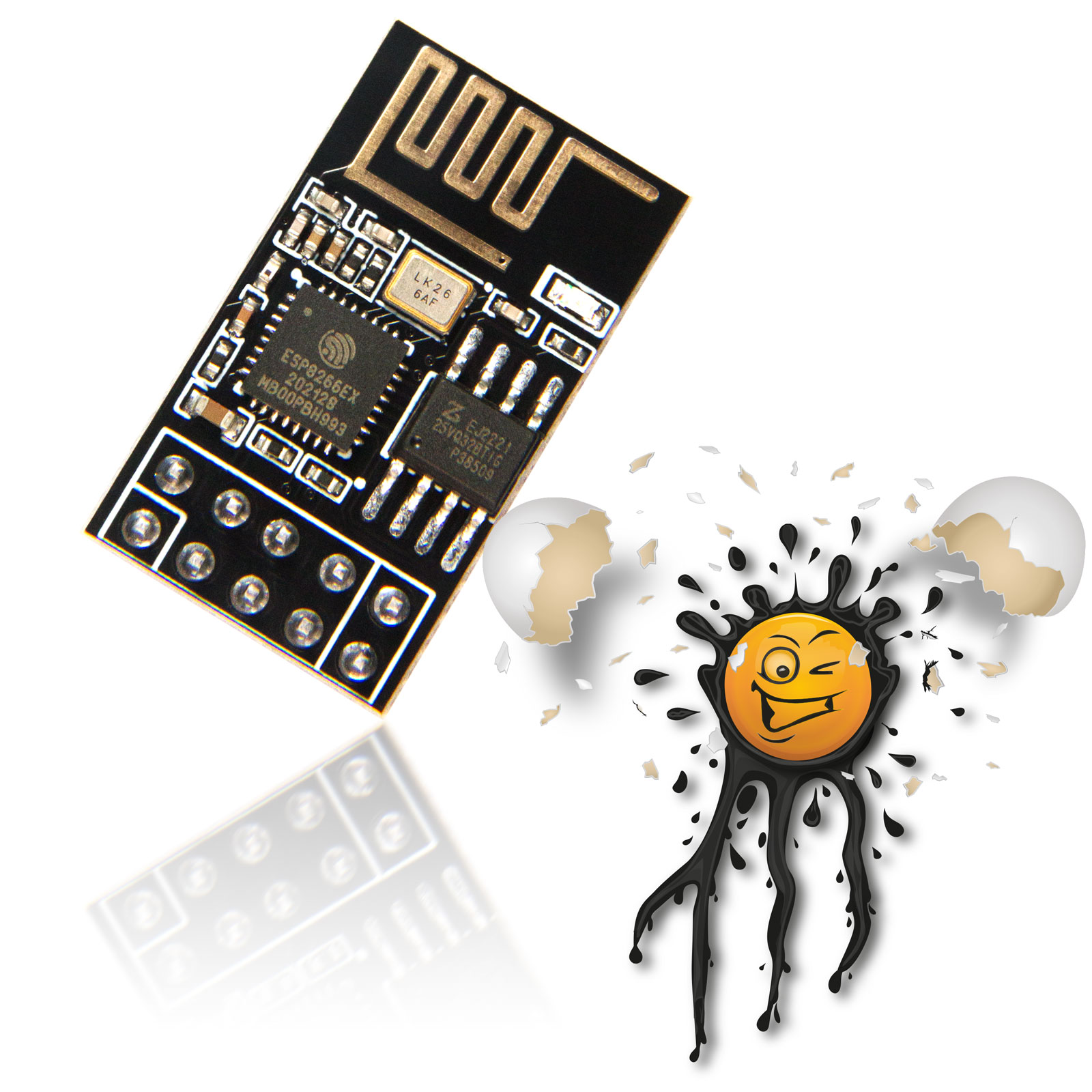

Das EI-OT ESP8266 ESP-01+ Modul basiert auf dem ESP8266EX, identisch mit dem Standard ESP-01 / ESP-01S Modul, verfügt aber über einen größeren Flash Speicher sowie 10 Pins und zusätzliche GPIO’s. Das EI-OT ESP-01+ Modul ist mit folgender Firmware verfügbar:
ESP8266 ESP-01+ Modul
Das EI-OT ESP-01+ Modul wurde für den erweiterten Einsatz eines ESP-01 optimiert.
ESP8266 ESP-01+ Modul mit 32Mbit Flash Speicher und 5 GPIO’s
Kompatibilität
Das EI-OT ESP-01+ Modul ist von der Hardware kompatibel mit ESP-01 Erweiterungen wie
Insofern GPIO2 bei dem jeweiligen Modul benötigt werden sollte, muss die Signalausgabe durch GPIO16 innerhalb der Firmware ersetzt werden. Des Weiteren werden Pin9 und Pin10 (GPIO4 und GPIO5) nicht mit dem 8-poligen Sockel verbunden / bleiben frei.
|
Our EI-OT ESP8266 ESP-01+ Module is based on ESP8266EX and is fully compatible to Standard ESP-01 / ESP-01S Standard Modules. Compared to ESP-01 Standard Module the EI-OT ESP-01+ got a 32Mbit Flash and 10 Pins. The EI-OT ESP-01+ Module is available with the following Firmware:
ESP8266 ESP-01+ Module
The EI-OT ESP-01+ Module is optimized for a wide range of applications
ESP8266 ESP-01+ Module with 32Mbit Flash and 5 GPIO
compatibility
The EI-OT ESP-01+ Module is fully compatible with standard ESP-01 extension boards for example
In case of GPIO2 is required, just forward GPIO2 functions to GPIO16. Also Pin9 and Pin10 (GPIO4 and GPIO5) are not connected to 8 pole socket. |
||

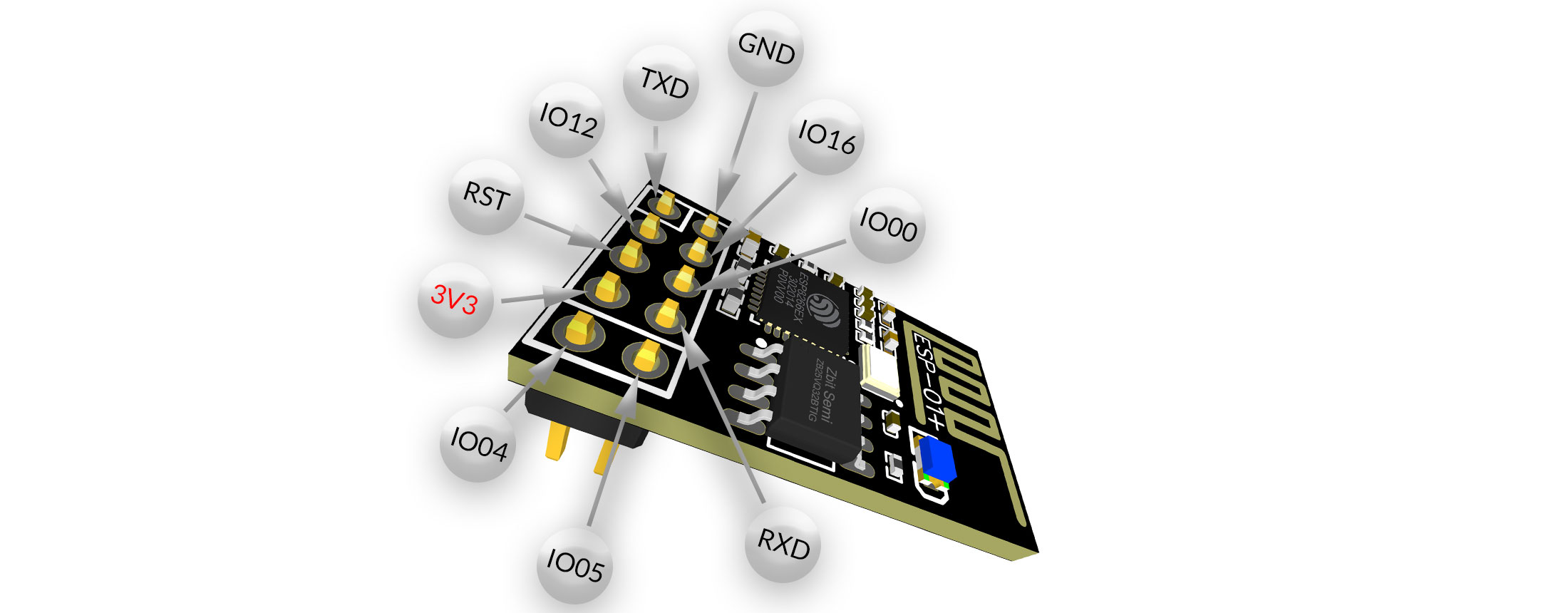

EI-OT ESP-01+ ESP8266 WiFi Module Features

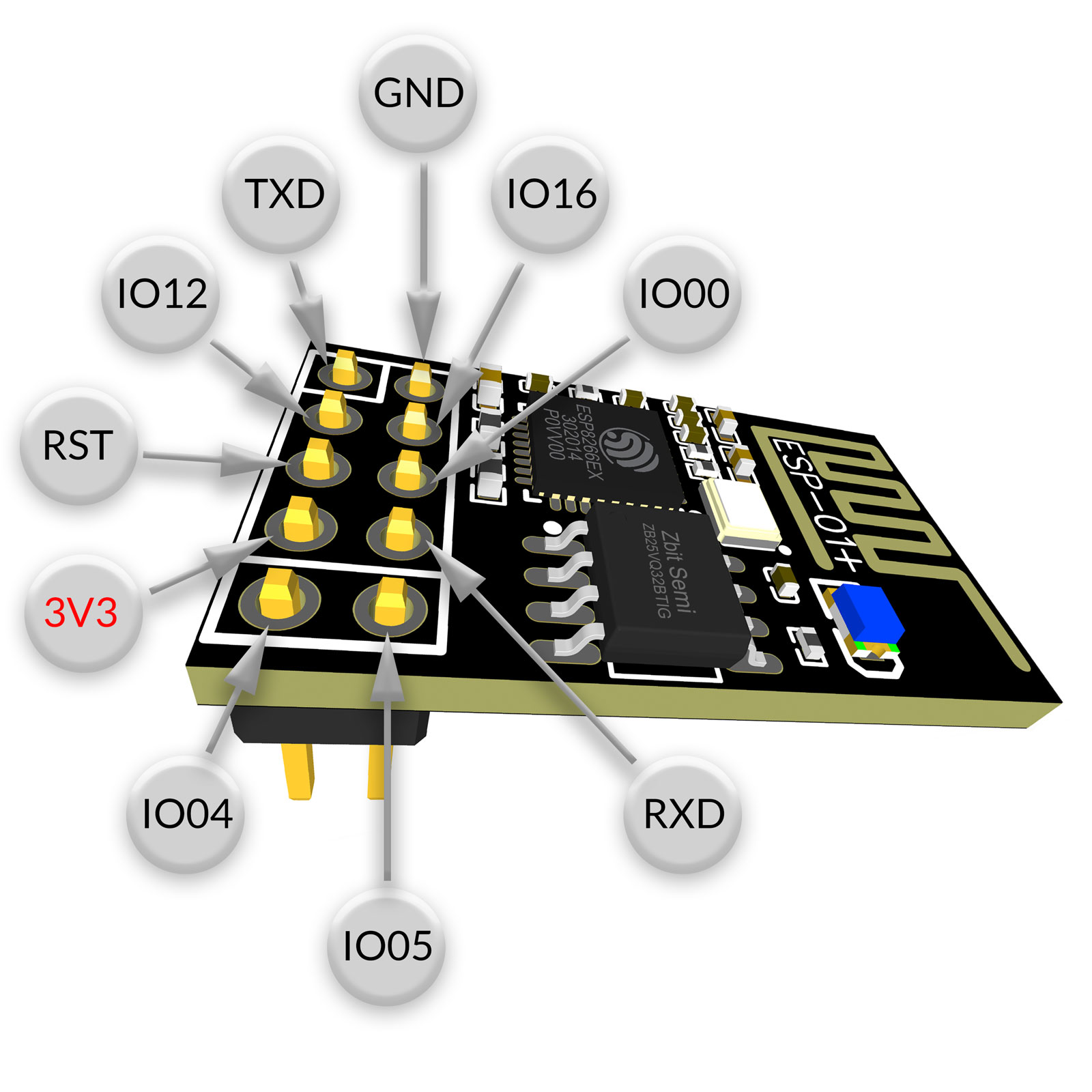

| Pinleiste 2-reihig 5-polig 2,54mm Raster | GND
GPIO1 TXD GPIO16 GPIO12 GPIO0 RST GPIO3 RXD 3V3 GPIO5 GPIO4 |
Pin Header 2-rows 5 pins 2.54mm Pitch | GND
GPIO1 TXD GPIO16 GPIO12 GPIO0 RST GPIO3 RXD 3V3 GPIO5 GPIO4 |
|---|---|---|---|
