EI-OT Smart Home WLan WiFi ESP8266 ESP-01 IoT Modulbausatz mit ESP-OS Firmware zum Betrieb von 1-Wire I2C Temperatur, Luftfeuchte, Licht, Luft, CO2 Sensoren

EAN: 4260633291381 Artikelnummer: 633291381 Kategorien: , Schlagwörter: , , , , , , , , , , ,

Beschreibung

ESP8266 ESP-01 Modulbausatz für 1-Wire I2C Temperatur Licht Gestik CO2 Luft Sensoren
related items Erweiterungen

DS18B20 1 Meter Smart Home 1-Wire Temperatur Messsonde

5V 1A 230V AC/DC Steckernetzteil für EI-OT ESP8266 Module Relaismodule

DS18B20 2 Meter Smart Home 1-Wire Temperatur Messsonde

DS18B20 3 Meter Smart Home 1-Wire Temperatur Messsonde

Das EI-OT 1-Wire Modul ist ideal für den Einsatz in Kombination mit 1-Wire oder I2C Sensoren bzw. Modulen.

Das 1-Wire Modul basiert auf dem AI Thinker ESP8266 ESP-01 mit 8Mbit SPI Flash Speicher und erlaubt eine einfache Integration in lokale / private Heimnetzwerke.



Die Hauptplatine

des EI-OT 1-Wire Modul Bausatz verfügt bereits über grundlegende SMD Komponenten wie

  • 1 Stück AMS1117 3,3V Spannungskonverter sowie
  • 4 Stück Kondensatoren zur Glättung der Versorgungspannung
  • 2 Stück 4,7K PullUp Widerstände für den 1-Wire Signaleingang, bzw. für I2C SDA und SCL
  • Reset Taster



Ei-OT 1-Wire Bausatz Lieferumfang

Neben der Hauptplatine sind im EI-OT 1-Wire Modul Bausatz folgende Komponenten enthalten:

  • 1 Stück Stecksockel 4-polig 2-reihig für den ESP-01
  • 1 Stück ESP-8266 ESP-01 Modul, bereits mit ESP-OS geflasht und somit betriebsfertig
  • 4 Stück Schraubklemmen KF350 2-polig zum Anschluss
  • der Spannungsversorgung des EI-OT 1-Wire Moduls
  • Anschluss von 1-Wire bzw. I2C Sensoren zur Spannungsversorgung als auch zum Anschluss der Signalleitung

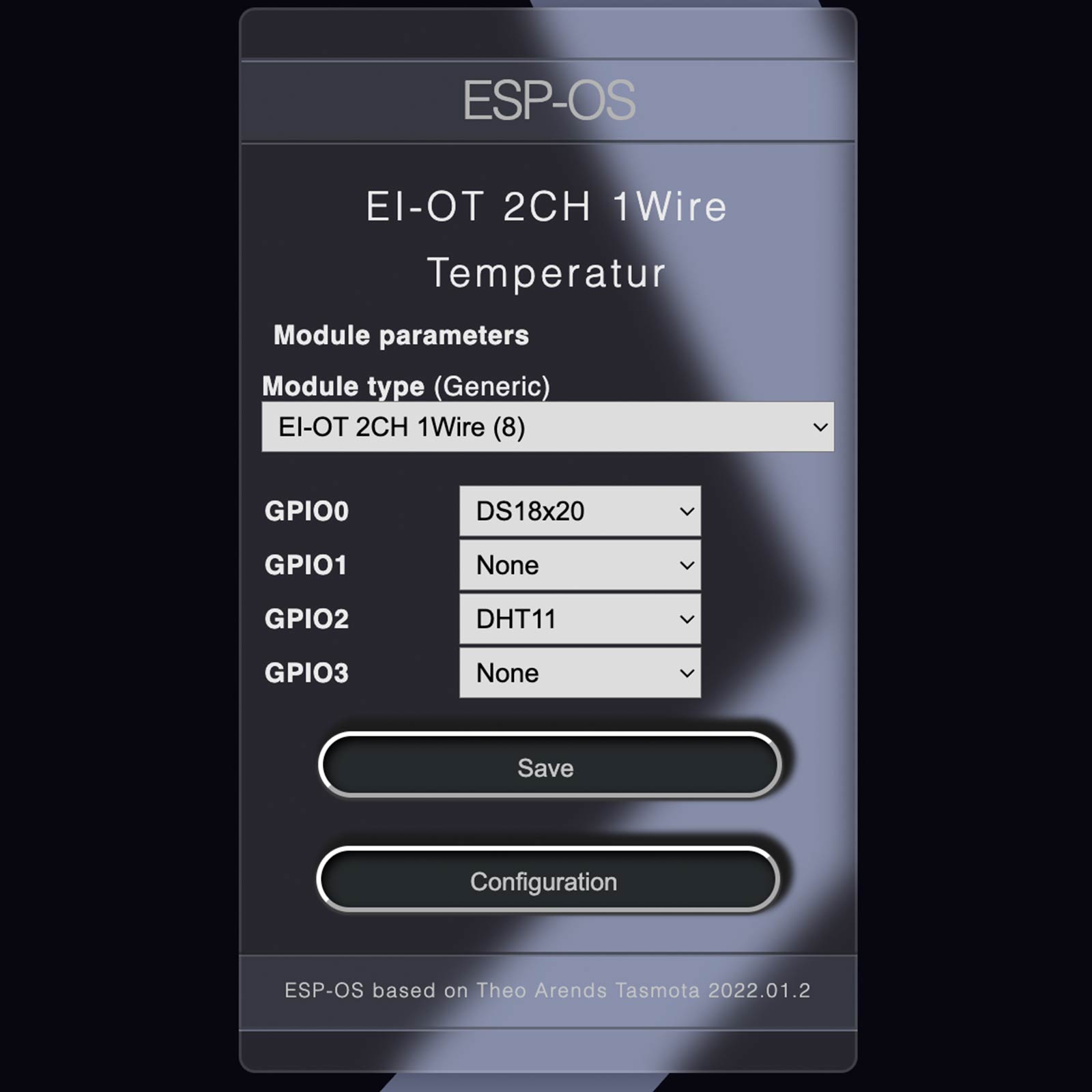

Die 2 1-Wire Kanäle bzw. I2C SDA und SCL sind auf GPIO0 und GPIO2 des ESP8266 ESP-01 gelegt und können mittels dem Webinterface der ESP-OS Firmware konfiguriert werden.



Die ESP-OS Firmware des EI-OT 1-Wire I2C Modul hat Treiber für folgende Sensoren und Module bereits integriert

1-Wire Sensoren und Module:

    • DS18B20 Temperatursensor
    • DHT11 zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt
    • AM2301 / DHT22 auch zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt jedoch mit einer höheren Genauigkeit





I2C Sensoren und Module:

    • INA219 INA226 Sensor zur Messung von Strom, Spannung und Bestimmung von Leistung
    • BH1750 Lichtsensor zur Bestimmung von Helligkeit
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • HTU-21 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • BMP (BMP085/BMP180/BMP280/BME280) zur Bestimmung des Luftdrucks als auch Temperatur und Luftfeuchtigkeit (je nach Sensor)
    • BME680 zur Messung von Luftqualität CO2 TVOC
    • SGP30 Umweltsensor zur Bestimmung von CO2 TVOC
    • VL53L0X ToF Sensor zur Distanzmessung
    • LM75AD Sensor zur Temperaturmessung
    • GY-521 MPU-6050 MEMS DMP 3 Achsen Gyroskop
    • AHT10 AHT15 AHT20 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • DHT12 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • MCP9808 Temperatur Sensor Modul





Our EI-OT 1-Wire Modul recommended in combination with 1-Wire or I2C Sensors and Modules.

The 1-Wire Modul is based on AI Thinker ESP8266 ESP-01 with 8Mbit SPI Flash and its prefect for easy integration in existing WiFi Networks.



The PCB

of the EI-OT 1-Wire Module Kit comes assembled  with basic SMD components such as

  • 1 pcs. AMS1117 3.3V Voltage LDO Converter
  • 4  pcs. Capacitors
  • 2 pcs. 4,7K PullUp Resistors for 1-Wire Signal or  I2C SDA and SCL
  • Reset Key



The EI-OT 1-Wire Kit

besides the basic PCB the EI-OT 1-Wire Module Kit includes:

  • 1 pcs. female Pin Socket 4-pole 2-rows for the ESP-01
  • 1 pcs. ESP-8266 ESP-01 Module, already flashed with ESP-OS firmware
  • 4 pcs. Screw Connector KF350 2-pole to connect
  • power supply of EI-OT 1-Wire Module
  • connecting 1-Wire or I2C Sensor with VCC (3.3V) GND and Signal







The 2 1-Wire channels or 1 I2C channel (SDA and SCL) are connected to GPIO0 and GPIO2 of the ESP8266 ESP-01. The required GPIO function could be configured thru ESP-OS Web Interface.



The ESP-OS Firmware of the EI-OT 1-Wire I2C Module comes with drivers for Sensors and Modules follows

1-Wire Sensors and Modules:

    • DS18B20 Temperature Sensor
    • DHT11 Temperature and  Humidity Sensor
    • AM2301 / DHT22 Temperature and  Humidity Sensor





I2C Sensors und Modules:

    • INA219 INA226 Current and Voltage Sensor
    • BH1750 Light Sensor
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Temperature and  Humidity Sensor
    • HTU-21 Temperature and  Humidity Sensor
    • BMP (BMP085/BMP180/BMP280/BME280) Pressure and/or Temperature and  Humidity Sensor (based on type of Sensor)
    • BME680 Air Quality CO2 TVOC
    • SGP30 Air Quality CO2 TVOC
    • VL53L0X ToF Time of Flight Distance Sensor
    • LM75AD Temperature  Sensor
    • GY-521 MPU-6050 MEMS DMP 3 Axis Gyroscope
    • AHT10 AHT15 AHT20 Temperature and  Humidity Sensor
    • DHT12 Temperature and  Humidity Sensor
    • MCP9808 Temperature Sensor Module


s

FAQ Häufig gestellte Fragen

 bestücken  assembling

 Anschluß Connect

WLan einrichten  WiFi Setup

Basis Basic Setup

EI-OT ESP8266 AP Reset

DS18B20 Sensor anschliessen  connect

AM2301 Sensor anschliessen  connect

DS18B20 Setup

AM2301 Setup





EI-OT 1-Wire Modul Features



VCC Spannungsversorgung DC 5 – 12 Volt VCC  / Input Voltage DC 5 – 12 Volt
Schnittstellen 2 x 1-Wire Kanal oder 1 x I2C Kanal Interfaces 2 x 1-Wire Channel or 1 x I2C Channel
Protokolle HTTP, REST, MQTT, Domoticz, Home Assistant Protocols HTTP, REST, MQTT, Domoticz, Home Assistant
typische Anwendung Betrieb von 1-Wire Sensoren sowie I2C Sensoren zur Einbindung in lokale WLan Netzwerke typical Application  Integration of 1-Wire or I2C Sensors in local WiFi Networks
Leistung Strom Power Current
AMS1117  Ausgangsstrom 1,6A (typ.) / 1,8A (max.) AMS1117 Output Current 1,6A (typ.) / 1,8A (max.)
Stromverbrauch (ohne externe Module oder Sensoren) 80mA (durchschnittlich)

270mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

 Current Consumption (w/o external Sensors or Modules) 80mA (average)

270mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)
WLan 802.11 WiFi 802.11
Frequenzbereich 2412 – 2884 Mhz. Frequency Range 2412 – 2884 Mhz.
Sendeleistung 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7)		 Transmit Power 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7
Empfangs – Empfindlichkeit CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm		 Receiving Sensitivity CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Sicherheit WEP/WPA-PSK/WPA2-PSK Security WEP/WPA-PSK/WPA2-PSK
Antenne integrierte PCB Antenne 2 dBi Antenna integrated PCB Antenna
IPv4 Unterstützung DHCP und statisch IPv4 Support DHCP and static
Anschlüsse Connections
P1 Schraubklemme 2-polig Spannungsausgang für Sensor 2 (GND / 3,3V) P1 Screw Connector 2-pole Sensor 2 Vout (GND / 3.3V)
P2 Schraubklemme 2-polig Signaleingang (I2C SDA oder SCL)
1-Wire SI2 GPIO2 ESP8266
1-Wire SI0 GPIO0 ESP8266
 P2 Screw Connector 2-pole Signalinput (I2C SDA or SCL)
1-Wire SI2 GPIO2 ESP8266
1-Wire SI0 GPIO0 ESP8266
P3 Schraubklemme 2-polig Spannungsausgang für Sensor 0 (3,3V / GND) P3 Screw Connector 2-pole Sensor 0 Vout (3.3V / GND)
P4 Schraubklemme 2-polig Spannungsversorgung (Vin / GND) P4 Screw Connector 2-pole Power Supply (Vin / GND)
ESP-OS Firmware ESP-OS Firmware
 Konfiguration  grafische Benutzeroberfläche über Browser http://192.168.4.1 Configuration   over Webinterface thru Browser http://192.168.4.1
unterstützte Schnittstellen UART (Pins nicht ausgeführt)
GPIO
I2C
1-Wire		 supported Interface UART (no Pins)
GPIO
I2C
1-Wire
integrierte 1-Wire Treiber integrated 1-Wire Driver
DS18B20, DHT11, AM2301, DHT22 DS18B20, DHT11, AM2301, DHT22
integrierte I2C Treiber integrated I2C Driver
INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808 INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808
