EI-OT 4 Kanal PRO Relais Anschluss / Connecting

Das EI-OT 4 Kanal PRO Modul ist alternativ auch mit einem MP1584EN Spannungskonverter verfügbar. Diesbezüglich muss Herstellung der 5V Spannungsversorgung die Pads

• GND > VCC-
• 5V < VCC+

geschlossen / gebrückt werden.

Die EI-OT ESP8266 4 Kanal PRO Relais Platine versorgt dann das blaue 5V 4 Kanal Relais Modul mit Spannung, diesbezüglich dürfen stets nur 5VDC (5V Gleichspannung) angeschlossen werden.

Die Spannungsversorgung erfolgt mittels KF350 Schraubklemme, Anschluss

• VCC+ = +5V / positiv
• VCC- = -5V / negativ

Als Netzteil eignen sich typische

• AC/DC Steckernetzteile mit einer Ausgangsspannung von 5VDC
• sonstige Gleichspannungsquellen mit 5V Ausgangsspannung

Die Spannungsquelle sollte mindestens 500mA bereitstellen um ausreichende Leistung für die Relaisspulen bereitzustellen.

For 5V Power Supply the Pads

• GND > VCC-
• 5V < VCC+

must be shorten / connected.

The EI-OT ESP8266 4 Channel PRO Relays Board supports the blue 5V 4 Channel  Relays Board with Power. Based on the 5V Relays please use only 5 VDC Power Supply, otherwise the Relays will be damaged.

Connect Power Supply thru KF350 Screw Connector

• VCC+ = +5V / positive Password
• VCC- = -5V / negative

Typical Power Supplies are

• AC/DC Power Adapter output Voltage 5VDC
• any type of DC Power Supply with output voltage of 5VDC

The minimum Current should be 500mA.

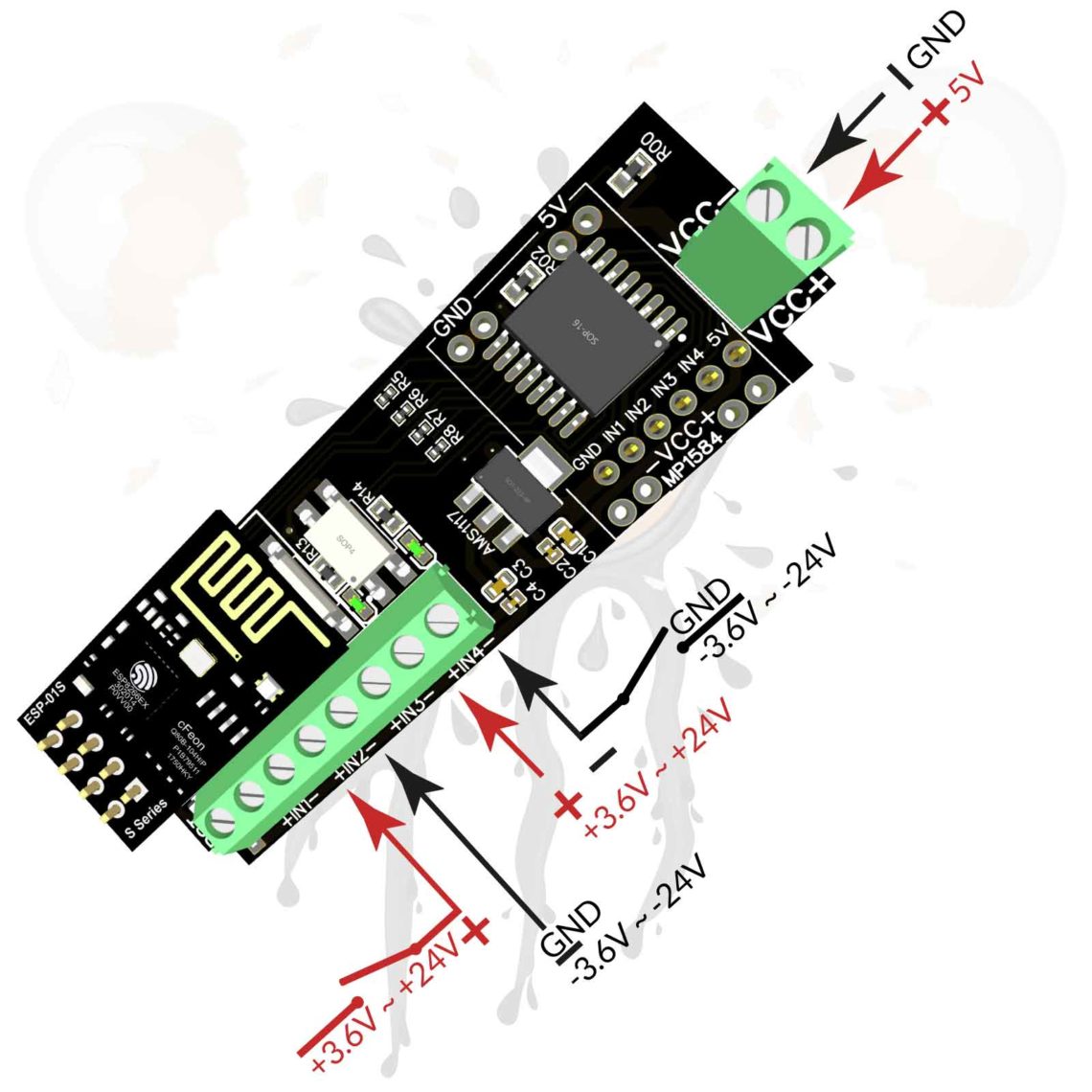

Das EI-OT ESP8266 4 Kanal PRO Relais Modul verfügt über 4 Stück mittels Optokoppler isolierte Eingänge. Die jeweilige Eingangsspannung muss im Bereich von 3,6V bis 24V liegen.

Die Eingangsspannung kann für jeden Kanal (SW1 bis SW4) abweichend sein.

Ferner kann sowohl

LOW Level geschaltet nebenstehend als Beispiel SW4, also GND wird über einen Taster geschaltet und + (Plus) wird direkt auf die + Klemme geführt

oder

HIGH Level geschaltet nebenstehend als Beispiel SW2, also + Plus wird über einen Taster geschaltet und – (GND) wird direkt auf die – Klemme geführt.

Die EI-OT ESP8266 4 Channel PRO Relays Module has 4 pcs. optoisolated input trigger. The input voltage range must be between 3.6V up to 24V.

Each channel supports different voltage, so input voltage must not have same voltage.

Both input Signal could be used

LOW Level switch (SW4) – GND is connected to a Button and + VCC is directly connected to + pole of screw connector

or

HIGH Level switch (SW2) + VCC is connected to a Button and – GND is directly connected to – pole of screw connector.
