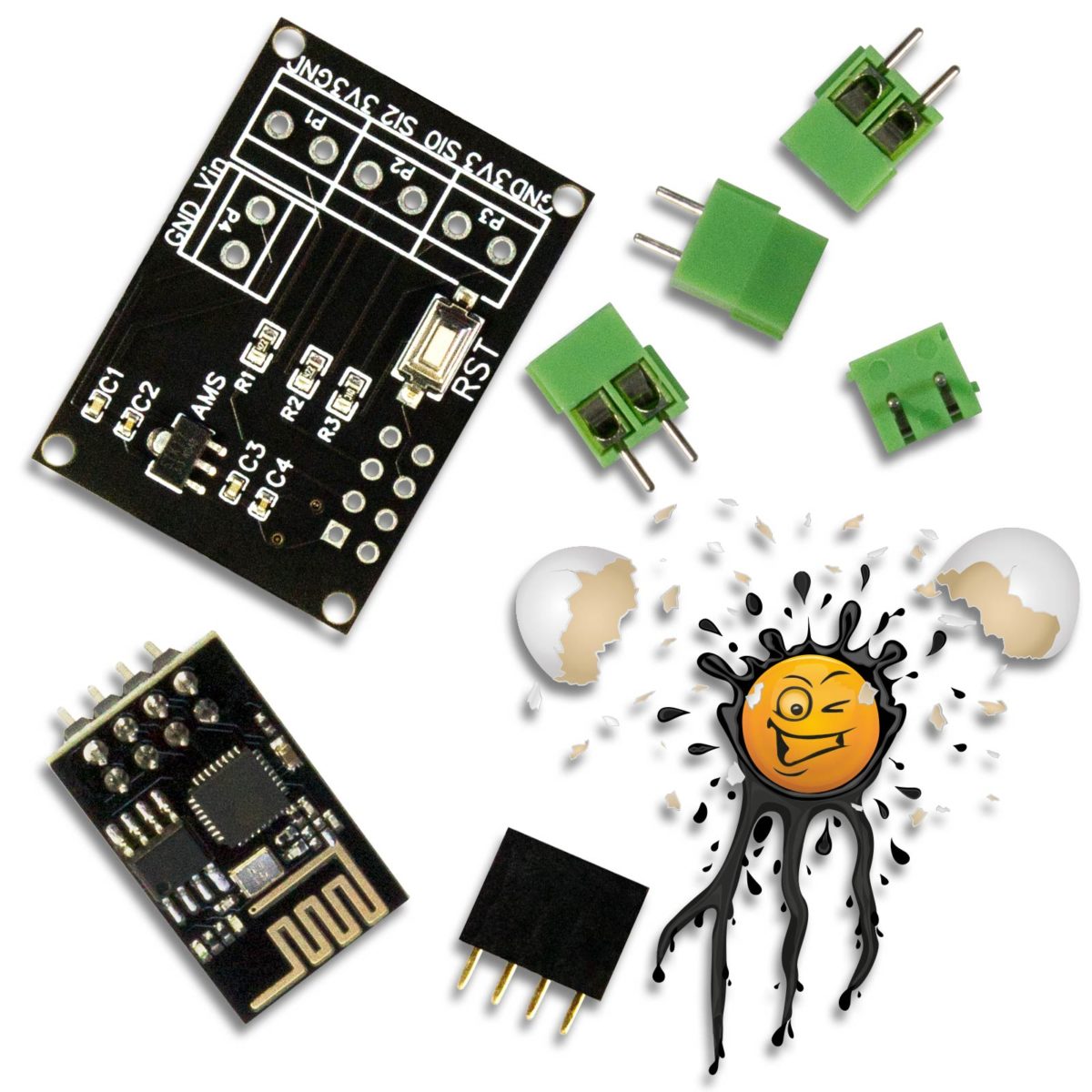

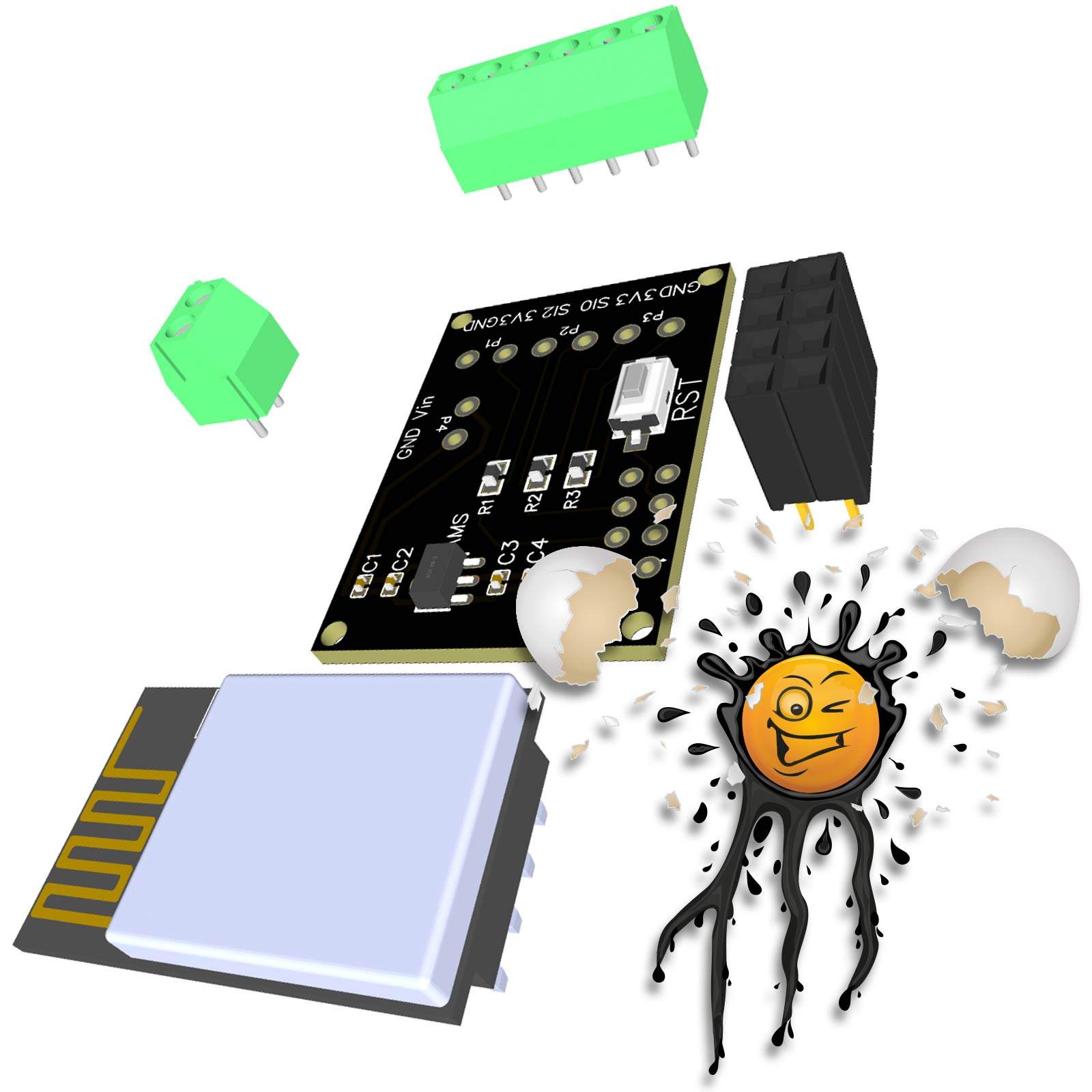

Tasmota EI-OT ESP8266 5-12V Temperatur Luftfeuchte WLan Konverter Bausatz

Tasmota



Das 1-wire Modul ist kompatibel zu typischen Tasmota Binary Firmware Dateien.
Zu beachten ist dabei lediglich der Flash Speicher des ESP-01 mit 1MB,
dementsprechend ist die jeweilige Tasmota Firmware Binary Version mit 1MB zu verwenden.

Eine passende Tasmota Firmware Version steht hier (bitte beachten die ZIP Datei ist vor der Verwendung zu entpacken)

Tasmota Firmware mit DS18B20 Alias Deutsch

Tasmota Firmware with DS18B20 Alias english

zum Download bereit



Die oben aufgeführten Tasmota Firmware Versionen verfügen bereits über ein integriertes Template

{"NAME":"EI-OT 1-Wire","GPIO":[1,0,1,0,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":18}

welches über Einstellungen > Erweitert unter Vorlage mittels Klick auf das Kontrollkästchen Aktivieren und Klick auf Speichern aktiviert wird.

Videotutorial zur Tasmota Konfiguration

Das Update kann direkt über das Webinterface Funktion/Button Update ausgeführt werden.
Bedingt durch den begrenzten Flash Speicher von 1MB kommt es häufig zum Speicherüberlauf,
in diesem Fall muss zunächst die

Tasmota Minimal Firmware

installiert werden und im Weiteren die vorgenannte Firmware.
Hierzu ein einfaches YouTube Video

Tasmota DS18B20 Alias

In obiger Firmware ist die Tasmota DS18Alias Funktion integriert, ein sehr nützliches Tool um
DS18B20 Sensoren einen direkten Verweis / Namen zuzuordnen.

An dieser Stelle sei erwähnt das EI-OT 1-wire Modul unterstützt bis zu 8 Stück DS18B20 Sensoren
pro 1-Wire Bus, also gesamt 16 Stück DS18B20 Sensoren an nur einem Modul.

Tasmota DS18Alias Funktion

Die Tasmota Alias Funktion wird auch mittels der Tasmota Konsole über die Befehlszeile ausgeführt. Die Zuweisung erfolgt über die ID des jeweiligen DS18B20 Sensors. Die jeweilige DS18B20 ID wird seitens des Herstellers im Sensor, zur Zuweisung des 1-Wire Bus Adresse implementiert. Dementsprechend muss im Vorfeld eine Abfrage sämtlicher DS18B20 ID’s erfolgen, hierzu in die Befehlszeile

DS18Alias

eingeben und die Taste ENTER drücken.

Es werden sämtliche, angeschlossenen DS18B20 Sensoren, nebst der jeweiligen ID im Ausgabefenster der Tasmota Konsole angezeigt, beispielsweise

10:55:36.976 CMD: DS18Alias
10:55:36.983 RSL: RESULT = {"DS18B20-1":{"Id":"363C01A816B38B28"},"DS18B20-2":{"Id":"3C3C01D607B75728"}}

Das Umbenennen erfolgt auch basierend auf dem

• Befehl DS18Alias
• gefolgt durch die ID des jeweiligen DS18B20 Sensors
• gefolgt durch (Komma), und dem gewüschten Bezeichner

beispielsweise den Sensor DS18B20-1 in OBEN – umbenennen

DS18Alias 363C01A816B38B28, OBEN -

Durch Drücken der Taste ENTER erscheint nun der erste DS18B20 mit der Kennzeichnung OBEN – Temperatur in der Tasmota Benutzeroberfläche. Selbstredend kann man nun mit allen weiteren Sensoren so verfahren ABER es gilt zu beachten, die Änderung ist nur temporär, nach einem Neustart erscheint der Sensor wieder wie vorher DS18B20-1.

Möchte man die Tasmota Sensoren dauerhaft umbenennen erfolgt dies gleichermassen, jedoch unter Zuhilfenahme des Befehl Backlog gepackt in einer Tasmota Rule. Backlog erlaubt das Ausführen von mehreren Tasmota Commands in nur einer Befehlszeile. Die Tasmota Commands werden dabei durch ein ; (Semicolon) separiert.

Als einfaches Beispiel wird mittels folgender Tasmota Rule der Sensor DS18B20-1 dauerhaft in OBEN – und der Sensor DS18B20-2 dauerhaft in UNTEN – umbenannt.

Rule1 ON System#Boot DO Backlog DS18Alias 363C01A816B38B28, OBEN - ;DS18Alias 3C3C01D607B75728, UNTEN - ENDON

Durch drücken der ENTER Taste wird die Rule1 gesetzt und durch Eingabe von

Rule1 1

die Rule1 aktiviert.

Zusammengefasst beim Tasmota System Boot wird die Rule1 und somit die Tasmota Commands

• DS18Alias 363C01A816B38B28, OBEN –
• DS18Alias 3C3C01D607B75728, UNTEN –

ausgeführt.

Das Ganze hier in einem YouTube Video zusammengefasst (ab 1:20)
