EI-OT ESP-12S Smart Home 4 Kanal RGBW LED Controller Bausatz

15,70

Das ESP8266 ESP-12S RGBW LED Controller Board zum Betrieb von
RGBW 4 Kanal, RGB 3 Kanal LED Streifen für LED im Spannungsbereich von 5V bis 24V

Beschreibung

ESP8266 ESP-12S 4 Kanal RGBW LED Controller Modul Bausatz

Spannungsversorgung
Power Supply
Antennen
Antennas
Sensoren
Sensors



Zubehör
Accessoires
EI-OT Module
EI-OT Modules

Das EI-OT ESP-12S 4 Kanal RGBW LED Controller Board eignet sich zur Smart Home LED Licht Steuerung. Das ESP8266 ESP-12S RGBW LED Controller Board eignet sich insbesondere zum Betrieb von

  • RGBW 4 Kanal LED Licht Bändern
  • RGB 3 Kanal LED Streifen
  • 4 unabhängige LED Streifen, beispielsweise als zentrale Lichtsteuerung von bis zu 4 weissen LED Bändern
  • LED im Spannungsbereich von 5V bis 24V
Funktionsprinzip

Die Spannungsversorgung des ESP8266 RGBW LED Controller Board erfolgt dabei zentral, über eine KF7.62 Schraubklemme. Das LED Controller Board verfügt über einen LM1086 3,3V Spannungskonverter und erlaubt Eingangsspannungen von 5V bis 24V. Mittels 4 PWM Kanäle, in Kombination mit je einem N Kanal Mosfet lassen sich

  • Lichtfarbe
  • Sättigung
  • Helligkeit

stufenlos regulieren. Die maximale Ausgangsleistung pro Kanal beträgt 5A.



Firmware

Das EI-OT ESP8266 RGBW LED Controller Board wird mit der ESP-OS Firmware ausgeliefert. Selbstredend kann der ESP8266 mit anderweitiger Firmware wie beispielsweise

  • Tasmota
  • ESPEasy
  • usw.

geflasht werden.

Zur Inbetriebnahme muß dabei die Belegung der GPIO’s wie folgt berücksichtigt werden:

  • GPIO4 PWM Kanal 4 weiß
  • GPIO5 optoisolierter Eingang 3,9-24V
  • GPIO12 PWM Kanal 2 grün
  • GPIO13 PWM Kanal 1 rot
  • GPIO14 PWM Kanal 3 blau
  • GPIO17 analog ADC



Licht-Steuerung

Ferner verfügt das EI-OT ESP8266  LED Controller Board über einen mittels PC817 Optokoppler optoisolierten Signaleingang. Diesbezüglich ist eine direkte Benutzereingabe mittels

  • Taster
  • Schalter
  • Sensor mit digital Out

im Bereich von 3,9-24V möglich.

Neben der manuellen Steuerung unterstützt das ESP8266 RGBW LED Controller auch eine automatische, vom Umgebungslicht abhängige Steuerung. Mittels einem LDR / Fotowiderstand, in Kombination mit einem Spannungsteiler kann mittels ADC Eingang die jeweilig aktuelle Helligkeit erfasst werden um die LED Beleuchtung entsprechend zu schalten.



Das EI-OT ESP-12S 4 Kanal RGBW Controller Modul mit dem AI Thinker ESP8266 ESP-12S mit integrierter PCB Antenne. Der ESP8266 ESP-12S verfügt über einen 32Mbit SPI Flash Speicher und erlaubt eine einfache Smart Home Integration in lokale / private Heimnetzwerke.



Die Hauptplatine

des EI-OT ESP-12S 4 Kanal  RGBW LED Controller Modul Bausatz verfügt bereits über grundlegende SMD Komponenten wie

  • 2 Stück Tantalkondensator zur Glättung der Versorgungspannung
  • Pull-Down Widerstände
  • 1 Stück PC817 Optokoppler
    1 Stück Signal LED mit Vorwiderstand
  • Reset Taster

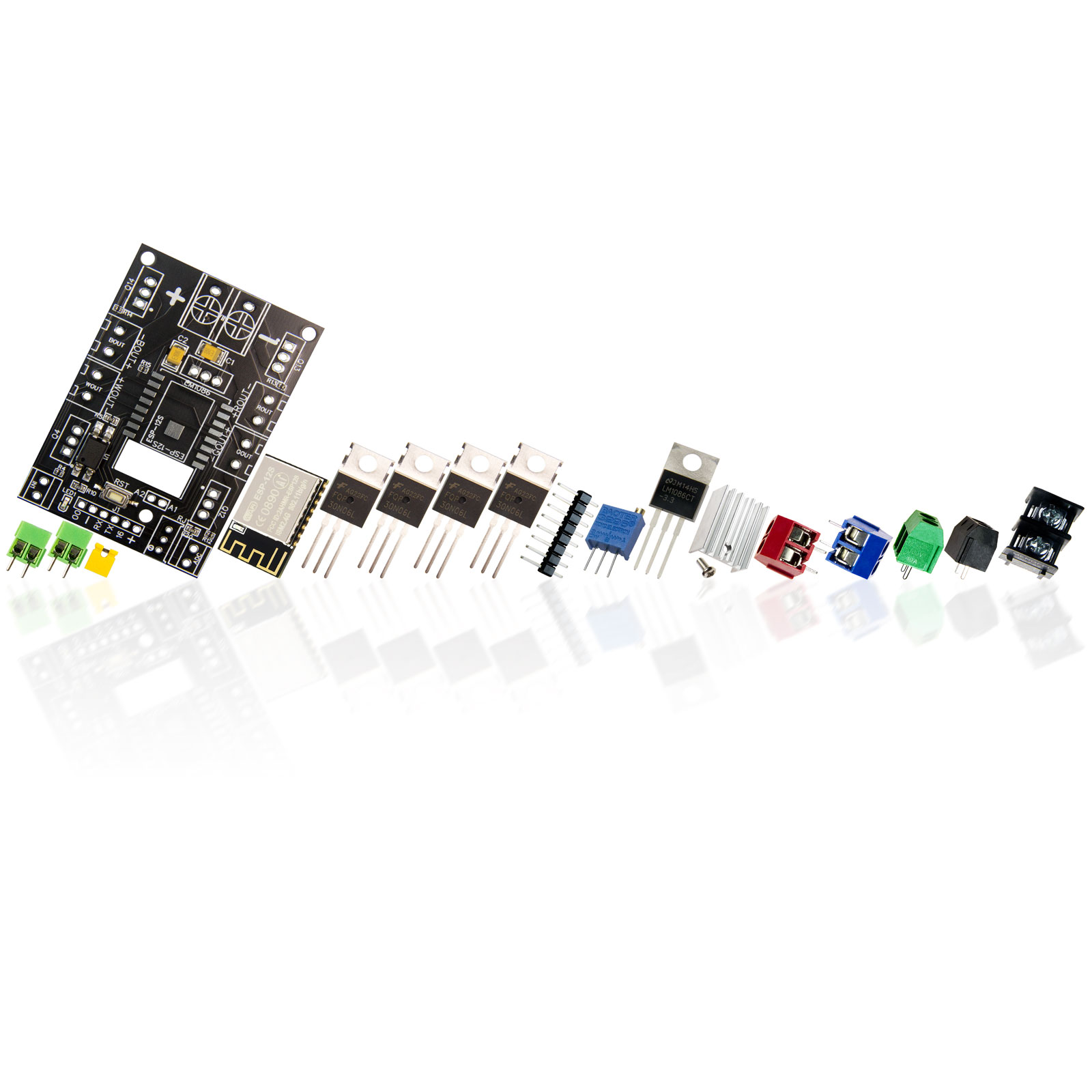

4 Kanal RGBW LED Controller Modul Bausatz Lieferumfang

Neben der Hauptplatine sind im EI-OT ESP-12S 4 Kanal LED Controller Modul Bausatz folgende Komponenten enthalten:

  • 1 Stück KF7.62 Schraubklemme zum Anschluss der Spannungsversorgung
  • 2 Stück Schraubklemmen 2-polig zum Anschluss
    Eingangssignal Benutzereingabe (3,9-24V)
    ADC Eingang
  • 1 Stück 3296 Potentiometer für Spannungsteiler
  • 1 Stück Jumper für Spannungsteiler
  • 1 Stück ESP-8266 ESP-12S Modul, bereits mit ESP-OS geflasht und somit betriebsfertig
  • 1 Stück LM1086 3,3V Spannungskonverter mit Kühlelement
  • 4 Stück TO220 N-Kanal Mosfet
  • 4 Stück Schraubklemmen 2-polig zum Anschluss der LED Ausgangssignale in den Farben rot, grün, blau und schwarz
  • 1 Stück Pinleiste 1-reihig 8-polig



Das ESP8266 4 Kanal RGBW LED Controller Modul ist in der ESP-OS Firmware bereits vorkonfiguriert und kann mittels dem Webinterface konfiguriert werden.



GPIO und weitere Anschlüsse

Auf der Hauptplatine des EI-OT ESP-12S 4 Kanal RGBW LED Controller Modul Bausatz wurden zusätzlich folgende Anschlüsse

  1. 00 GPIO0
  2. – GND
  3. RX GPIO1
  4. TX GPIO3
  5. 16 GPIO 16
  6. + 3,3V

auf eine 6-polige Pinleiste ausgeführt. Neben der Bereitstellung der ESP8266 UART Schnittstelle beispielsweise zum Flashen, können auch etwaige Sensoren zum Beispiel 1-Wire betrieben und mit 3,3V Spannung versorgt werden.



Die ESP-OS Firmware des EI-OT 4 Kanal RGBW LED Controller Modul hat Treiber für folgende Sensoren und Module bereits integriert

1-Wire Sensoren und Module:

    • DS18B20 Temperatursensor
    • DHT11 zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt
    • AM2301 / DHT22 auch zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt jedoch mit einer höheren Genauigkeit





I2C Sensoren und Module:

    • INA219 INA226 Sensor zur Messung von Strom, Spannung und Bestimmung von Leistung
    • BH1750 Lichtsensor zur Bestimmung von Helligkeit
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • HTU-21 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • BMP (BMP085/BMP180/BMP280/BME280) zur Bestimmung des Luftdrucks als auch Temperatur und Luftfeuchtigkeit (je nach Sensor)
    • BME680 zur Messung von Luftqualität CO2 TVOC
    • SGP30 Umweltsensor zur Bestimmung von CO2 TVOC
    • VL53L0X ToF Sensor zur Distanzmessung
    • LM75AD Sensor zur Temperaturmessung
    • GY-521 MPU-6050 MEMS DMP 3 Achsen Gyroskop
    • AHT10 AHT15 AHT20 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • DHT12 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • MCP9808 Temperatur Sensor Modul





The EI-OT ESP-12S 4-channel RGBW LED controller board is suitable for Smart Home LED light control. The ESP8266 ESP-12S RGBW LED Controller Board is particularly perfect for operating

  • RGBW 4 channel LED light strips
  • RGB 3 channel LED strips
  • 4 independent LED strips, for example as a central light control for up to 4 white LED strips
  • LED in the voltage range from 5V to 24V



Working Principle

The ESP8266 RGBW LED Controller Board is powered centrally via a KF7.62 screw terminal. The LED controller board has a LM1086 3.3V voltage converter and allows input voltages from 5V to 24V. The LED Controller output is based on 4 PWM channels, in combination with N channel mosfet each to control

  • light color
  • saturation
  • brightness

The maximum output power per channel is 5A.





Firmware

The EI-OT ESP8266 RGBW LED Controller Board comes with the ESP-OS firmware. Besides ESP-OS the ESP8266 can be used with other firmware such as

  • tasmota
  • ESPEasy
  • etc.



the assignment of the GPIOs must be configured as follows:

  • GPIO4 PWM channel 4 white
  • GPIO5 opto-isolated input 3.9-24V
  • GPIO12 PWM channel 2 green
  • GPIO13 PWM channel 1 red
  • GPIO14 PWM channel 3 blue
  • GPIO17 analog ADC



Light Control



The EI-OT ESP8266 LED Controller Board also has a signal input that is opto-isolated thru a PC817 optocoupler. In this regard, direct user input via

  • Button
  • Switch
  • Sensor with digital out

possible in the range of 3.9-24V.

In addition to manual control, the ESP8266 RGBW LED Controller also supports automatic control dependent on the ambient light. Using an LDR / photoresistor, in combination with a voltage divider, the current brightness can be captured using the ADC input to switch the LED.





The EI-OT ESP-12S 4 Channel RGBW Controller Module is based on AI Thinker ESP8266 ESP-12S Module with an integrated PCB Antenna. The ESP8266 ESP-12S Modules have 32Mbit Flash ROM, flashed with ESP-OS Firmware for easy Smart Home Integration / Setup.





The PCB

of the EI-OT ESP-12S 4 Channel RGBW LED Controller Module Kit comes assembled  with basic SMD components such as

  • 2 pcs. Tantalum Capacitors
  • Pull-Down Resistors
  • 1 pcs. PC817 Optocoupler
    with Signal LED and required resistor
  • Reset Key



The EI-OT ESP-12S 4 Channel RGBW LED Controller Module Kit

In addition to the main board, the following components are included in the EI-OT ESP-12S 4-channel LED controller module kit :

  • 1 pcs. Screw Connector KF7.62 2-pole to connect power supply
  • 2 pcs. Screw Connector to connect
    optoisolated user input (3.9V up to 24V)
    ADC / Voltage Divider input
  • 1 pcs. 3296 Potentiometer for Voltage Divider
  • 1 pcs. Jumper for Voltage Divider
  • 1 pcs. ESP-8266 ESP-12S Module, already flashed with ESP-OS firmware
  • 1pcs. LM1086 3.3V Voltage Converter with Heat Sink
  • 4 pcs. TO220 N-Channel Mosfet
  • 4 pcs. Screw Connector 2-pole (red, green, blue, black) to connect LED Outputs
  • 1 pcs. Pinheader 1-row 8-pole







The ESP8266 4 Channel RGBW LED Controller Module is preconfigured in ESP-OS Firmware and could be directly configured thru ESP-OS Web Interface.





GPIO additionally Connections

On a 6-pole Pinheader the EI-OT ESP-12S 4 Channel RGBW LED Controller Module Board features

  1. 00 GPIO0
  2. – GND
  3. RX GPIO1
  4. TX GPIO3
  5. 16 GPIO 16
  6. + 3,3V

Besides the standard ESP8266 UART the GPIO can be used for external Devices such as Sensors or Expander.





The ESP-OS Firmware of the EI-OT 4 Channel RGBW LED Controller Module comes with drivers for Sensors and Modules follows

1-Wire Sensors and Modules:

    • DS18B20 Temperature Sensor
    • DHT11 Temperature and  Humidity Sensor
    • AM2301 / DHT22 Temperature and  Humidity Sensor







I2C Sensors und Modules:

    • INA219 INA226 Current and Voltage Sensor
    • BH1750 Light Sensor
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Temperature and  Humidity Sensor
    • HTU-21 Temperature and  Humidity Sensor
    • BMP (BMP085/BMP180/BMP280/BME280) Pressure and/or Temperature and  Humidity Sensor (based on type of Sensor)
    • BME680 Air Quality CO2 TVOC
    • SGP30 Air Quality CO2 TVOC
    • VL53L0X ToF Time of Flight Distance Sensor
    • LM75AD Temperature  Sensor
    • GY-521 MPU-6050 MEMS DMP 3 Axis Gyroscope
    • AHT10 AHT15 AHT20 Temperature and  Humidity Sensor
    • DHT12 Temperature and  Humidity Sensor
    • MCP9808 Temperature Sensor Module



s

FAQ Häufig gestellte Fragen





EI-OT ESP-12S 4 Channel RGBW LED Controller Module Features



VCC Spannungsversorgung DC 5-24 Volt VCC  / Input Voltage DC 5-24 Volt
je nach GPIO Konfiguration based on GPIO configuration

200mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

200mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

  1.  00 GPIO0
  2. – GND
  3. RX GPIO1
  4. TX GPIO3
  5. 16 GPIO 16
  6. + 3,3V
  1. 00 GPIO0
  2. – GND
  3. RX GPIO1
  4. TX GPIO3
  5. 16 GPIO 16
  6. + 3,3V
A1 ESP8266 GPIO17 ADC Eingang
A2 Spannungsteiler Ausgang
A1 ESP8266 GPIO17 ADC Input
A2 Voltage Divider Output
DS18B20, DHT11, AM2301, DHT22
INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808 INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808

Zusätzliche Informationen

Sprache / Language

Deutsch, English
