EI-OT 8 Kanal ESP8266 Relais PRO Bausatz 3D
ESP8266 8 Kanal PRO Relais Modul Bausatz Bestücken
EI-OT 8 Kanal PRO Relais Modul PCF8574 Konfigurieren

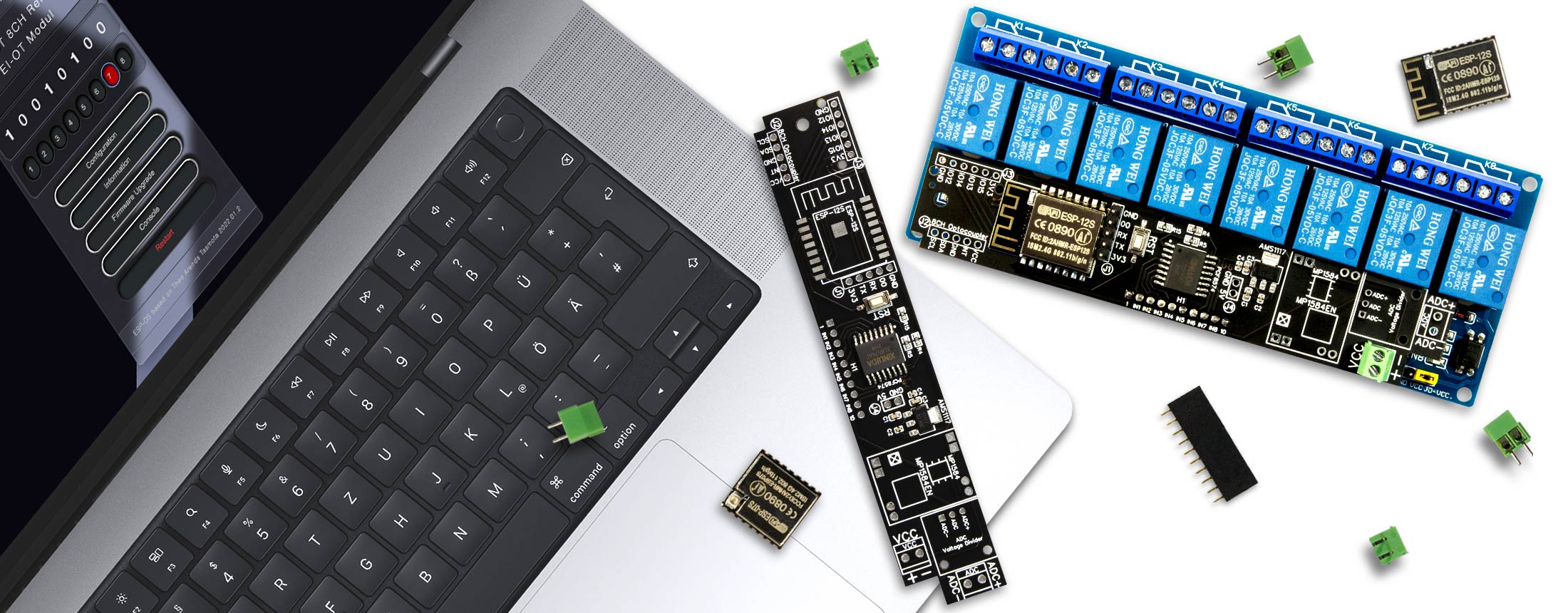

EI-OT ESP8266 ESP-12S Smart Home WLan 5V 8 Kanal PRO Tasmota Relais Bausatz

Ursprünglicher Preis war: 24,30 €Aktueller Preis ist: 19,90 €.

EI-OT ESP8266 ESP-12-S Tasmota 8 Kanal PRO Relais Modulbausatz, optional erweiterbar zum Schalten und Steuern in Smart Home über WLan Netzwerken

EAN: 4260633291473 Artikelnummer: 304656902743 Kategorie: Schlagwörter: , , , ,

Beschreibung

EI-OT Tasmota ESP8266 ESP-12S 8 Kanal PRO Relais Modulbausatz
Erweiterungen
Extender


PCF8574 I2C 8 Kanal Optokoppler Eingang Input Modul 3,6-24V


Micro SD Kartenleser Card Reader SPI Modul ESP8266 Speichererweiterung


ADC Spannungsteiler Voltage Divider Erweiterung für EI-OT Module 1:2 bis 1:16 einstellbar adjustable
Zubehör
Accessoires


Hohlstecker Schraubadapter Barrel Plug female Buchse 5,5 x 2,1 mm


Dupont Kabel Set 20cm 60 Stück sortiert


Dupont Kabel Set 10cm 60 Stück Set 20 x male→male + 20 x female→male + 20 x female→female


JST-XH 2,54mm Kabel 2-polig mit Stecksockel
Sensoren
Sensors



DS18B20 1 Meter Smart Home 1-Wire Temperatur Messsonde


DS18B20 2 Meter Smart Home 1-Wire Temperatur Messsonde


DS18B20 3 Meter Smart Home 1-Wire Temperatur Messsonde


AM2301 Smart Home 1-Wire Temperatur- Luftfeuchte- Sensor



Lichtsensor Lichtdiodensensor digital out Schalter / Trigger Sensor Modul
EI-OT Module
EI-OT Modules


EI-OT ESP8266 ESP-07S Smart Home WLan 5V 8 Kanal PRO Relais Bausatz


EI-OT ESP8266 ESP-12S Smart Home WLan 5V 8 Kanal Relais Bausatz


EI-OT ESP8266 ESP-07S Smart Home WLan 5V 8 Kanal Relais Bausatz



EI-OT ESP8266 ESP-01 5V Smart Home WLan 4 Kanal Relais PRO Set


EI-OT ESP8266 ESP-01 7,5-26V Smart Home WLan 4 Kanal Relais PRO Set



EI-OT ESP8266 ESP-12S Smart Home WLan 5V 4 Kanal Relais Bausatz


EI-OT ESP8266 ESP-07S Smart Home WLan 5V 4 Kanal Relais Bausatz



EI-OT ESP8266 ESP-12S Smart Home WLan 5V 16 Kanal Relais Bausatz


EI-OT ESP8266 ESP-07S Smart Home WLan 5V 16 Kanal Relais Bausatz

Das EI-OT ESP8266 8 Kanal PRO Relais Modul eignet sich als WLan Schaltzentrale für Smart Home Anwendungen und steuert / schaltet bis zu 8 Geräte.

Das EI-OT ESP8266 8 Kanal PRO Relais Modul mit dem AI Thinker ESP8266 ESP-12S mit integrierter  2dBi Antenne. Der ESP8266 ESP-12S verfügt über einen 32Mbit SPI Flash Speicher und erlaubt eine einfache Smart Home Integration in lokale / private Heimnetzwerke. Die 8 Relais des EI-OT ESP8266 8 Kanal PRO Relais Board werden über einen I2C I/O Expander, im Detail einem PCF8574 gesteuert.

Die ESP-12S 8 Kanal Relais PRO Steuerungsplatine kann mittels entsprechender Erweiterungen, den jeweiligen Anforderungen angepasst werden.

Erweiterung zur Erfassung von Benutzereingaben
Die Ei-OT ESP-12S 8 Kanal Steuerungsplatine ist um ein PCF8574 I2C 8 Kanal Optokoppler Trigger Modul erweiterbar. In Kombination mit dem 8 Kanal Optokoppler Trigger Modul können die 8  Relais direkt, über eine Benutzereingabe mittels Taster gesteuert werden.



Speichererweiterung mittels SD Kartenleser
Des Weiteren ist die 8 Kanal PRO Relais Platine für den Betrieb eines SD Kartenleser Moduls vorbereitet. Das SD Kartenleser Modul kann direkt auf der Unterseite der 8 Kanal  PRO Relais Platine verbaut werden.



ADC analoge Signale verarbeiten

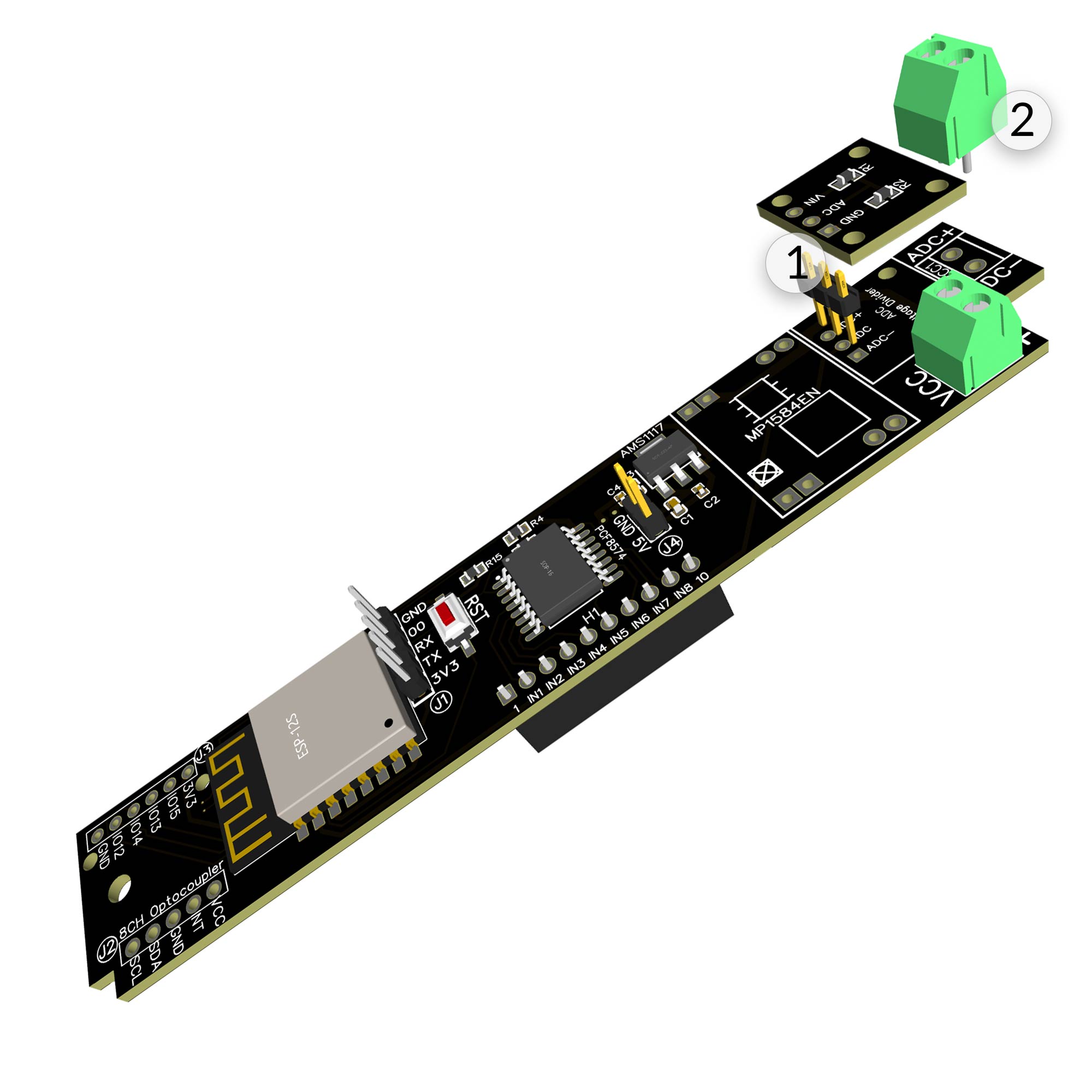

Bei Bedarf kann die 8 Kanal Pro Relais Modul Platine um ein Spannungsteiler Modul erweitert werden. Je nach Version des Spannungsteiler Moduls wird die Signalspannung des analogen Sensors auf die maximal zulässige ADC Signalspannung des ESP-12S auf 1V reduziert.



Die Ei-OT ESP-12S  8 Kanal Steuerungsplatine ist passend für typische 5V 8 Kanal Relais Module und wird einfach über die 10-polige Pinleiste des Relais Moduls verbunden / aufgesteckt. Dabei bedarf es keiner gesonderten Spannungsversorgung, die Spannungsversorgung erfolgt dabei zentral über die 2-polige KF350 Anschlussklemme der 8 Kanal PRO Steuerungsplatine.

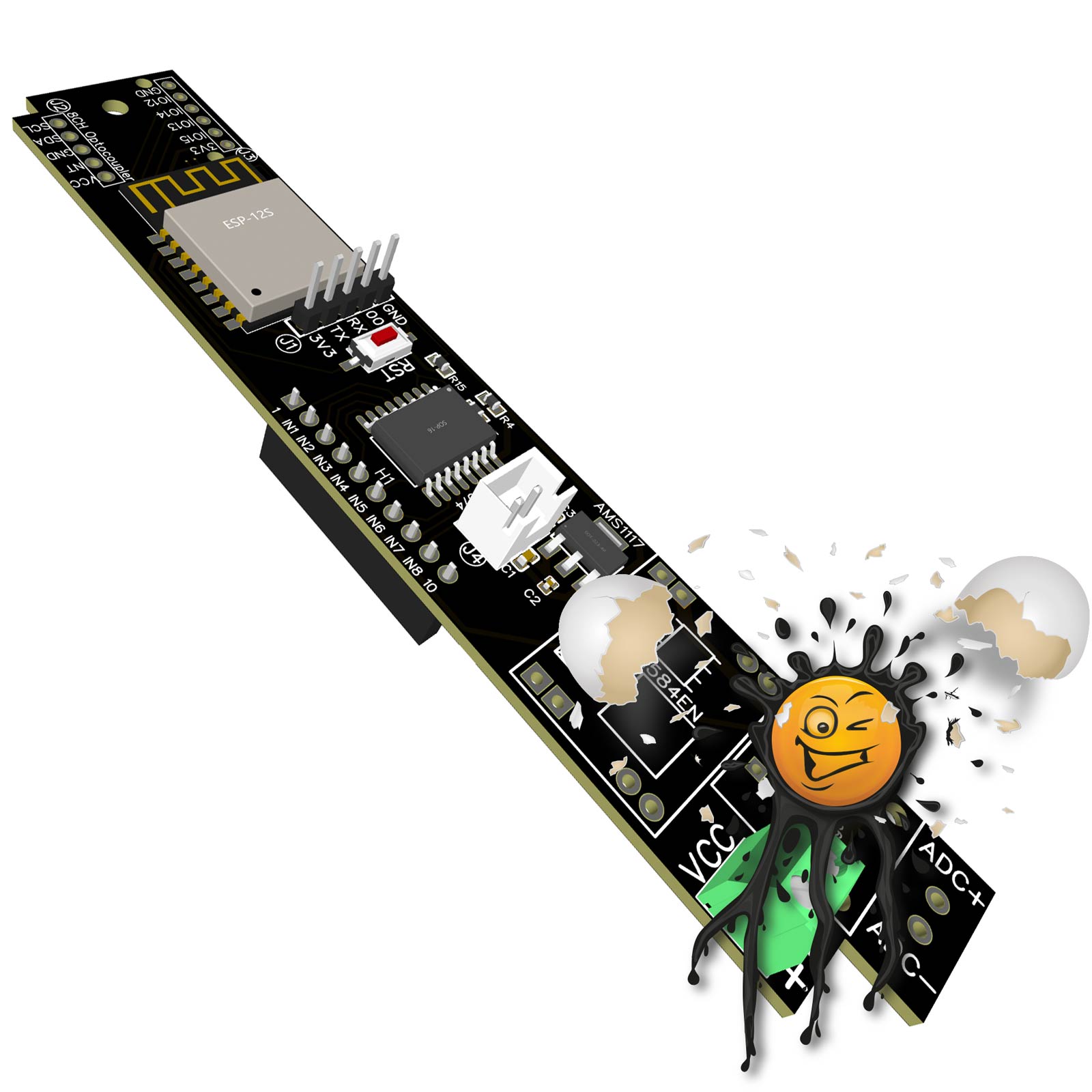

Die Hauptplatine

des EI-OT ESP-12S 8 Kanal PRO Relais Modul Bausatz verfügt bereits über grundlegende SMD Komponenten wie

  • 1 Stück AMS1117 3,3V Spannungskonverter sowie
  • 4 Stück Kondensatoren zur Glättung der Versorgungspannung
  • 2 Stück 10K PullUp Widerstände für I2C SDA und SCL
  • 1 PCF8574 I/O Expander SOP IC
  • Reset Taster



Bausatz Lieferumfang

Neben der Hauptplatine sind im EI-OT ESP-12S 8 Kanal PRO Relais Modul Bausatz folgende Komponenten enthalten:

  • 1 Stück 5V 8 Kanal Relais Modul
  • 1 Stück KF350 Schraubklemme
  • 1 Stück Stecksockel 10-polig 1-reihig zum Aufstecken auf eine 5V 8 Kanal Relais Platine
  • 1 Stück ESP-8266 ESP-12S bereits mit ESP-OS geflasht und somit betriebsfertig
  • 1 Stück Pinleiste 1-reihig 5-polig (GND, GPIO0,RX,TX,3V3)
  • 1 Stück Pinleiste 1-reihig 2-polig (5 Volt)



GPIO und weitere Anschlüsse

Auf der Hauptplatine des EI-OT 8 Kanal PRO Relais Modul Bausatz wurden zusätzlich folgende Anschlüsse

  1. GND
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. 3V3 3,3V+

auf eine 5-polige Pinleiste ausgeführt. Neben der Bereitstellung der ESP8266 UART Schnittstelle beispielsweise zum Flashen, können auch etwaige Sensoren zum Beispiel 1-Wire betrieben und mit 3,3V Spannung versorgt werden.

Zusätzlich wurde auch an einen 2-poligen 5V Anschluss gedacht, um etwaige Erweiterungen mit 5Volt zu versorgen.



Der I2C Bus des EI-OT ESP8266 8 Kanal PRO Relais Modul ist in der ESP-OS Firmware bereits vorkonfiguriert. Sobald in der ESP-OS Modul Auswahl das 8 Kanal PRO Relais selektiert wurde werden GPIO4 als SDA und GPIO5 als SCL festgelegt.



Die ESP-OS Firmware des EI-OT ESP8266 8 Kanal PRO Relais hat Treiber für folgende Sensoren und Module bereits integriert

1-Wire Sensoren und Module:

    • DS18B20 Temperatursensor
    • DHT11 zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt
    • AM2301 / DHT22 auch zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt jedoch mit einer höheren Genauigkeit





I2C Sensoren und Module:

    • PCF8574 unterstützt sämtliche I2C Adressen des PCF8574 (auch 0X20 und 0X38)
    • INA219 INA226 Sensor zur Messung von Strom, Spannung und Bestimmung von Leistung
    • BH1750 Lichtsensor zur Bestimmung von Helligkeit
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • HTU-21 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • BMP (BMP085/BMP180/BMP280/BME280) zur Bestimmung des Luftdrucks als auch Temperatur und Luftfeuchtigkeit (je nach Sensor)
    • BME680 zur Messung von Luftqualität CO2 TVOC
    • SGP30 Umweltsensor zur Bestimmung von CO2 TVOC
    • VL53L0X ToF Sensor zur Distanzmessung
    • LM75AD Sensor zur Temperaturmessung
    • GY-521 MPU-6050 MEMS DMP 3 Achsen Gyroskop
    • AHT10 AHT15 AHT20 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • DHT12 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • MCP9808 Temperatur Sensor Modul





Our EI-OT ESP8266 8 Channel PRO Relais Module is perfect as WiFi based Smart Home control center for switching up to 8 devices.

The EI-OT ESP8266 8 Channel Standard Relais Module is based on AI Thinker ESP8266 ESP-12S Module with integrated 2dBi Antenna. The ESP8266 ESP-12S Modules have 32Mbit Flash ROM, flashed with ESP-OS Firmware for easy Smart Home Integration / Setup.

The 8 Relays are controlled thru an I2C Bus I/O Expander, in detail over PCF8574 IC.

Additionally the 8 Channel PRO Relays Controller Board is optional expandable thru appropriate Modules.



User Input Expander
Additionally the EI-OT ESP8266 ESP-12S 8 Channel PRO Relais Module is expandable with a PCF8574 I2C 8 Channel PC817 optoisolated  Input Trigger Module. In combination with our PCF8574 Optocoupler Input Trigger each Relays can be controlled thru external  keys.



Memory Expansion
The EI-OT ESP8266 ESP-12S 8 Channel PRO Relais controller Board is expandable thru a SPI Card Reader Module on bottom side. The ESP8266 supports Micro SD Cards up to 32MB.



ADC analoge Signal Voltag Divider
The ESP8266 ESP-12S ADC (analog digital converter) is limited to max. 1000mV. In Combination with our Voltage Divider Module analog Sensor Data are limited to max. 1V.





The EI-OT ESP-12S 8 Channel Standard Relais Module Board fits perfect for standard 5V Relay Modules and its connected thru 10-pole female socket. The EI-OT ESP-12S 8 Channel Standard Relais Module requires only one central 5V Power Supply, thru 2-pole Screw Connector of the 8 Channel PRO Relays Module Board.



The PCB

of the EI-OT ESP-12S 8 Channel PRO Relais Module Kit comes assembled  with basic SMD components such as

  • 1 pcs. AMS1117 3.3V Voltage LDO Converter
  • 4  pcs. Capacitors
  • 2 pcs. 10K PullUp Resistors for  I2C SDA and SCL
  • 1 pcs. PCF8574 I/o Expander SOP IC
  • Reset Key



Scope of delivery Kit

besides the basic PCB the EI-OT ESP12-S 8 Channel Standard Relais Module Kit includes:

  • 1 pcs. 5V 8 Channel Relays Module Board
  • 1 pcs. KF350 Screw Connector
  • 1 pcs. 10-pole 1-row female Socket for connecting 8 Channel 5V Relays Module
  • 1 pcs. ESP-8266 ESP-12S already flashed with ESP-OS firmware
  • 1 pcs. Pinheader 1-row 5-pole (GND, GPIO0,RX,TX,3V3)
  • 1 pcs. Pinheader 1-row 2-pole (5 Volt)



GPIO additionally Connections

On a 6-pole Pinheader the EI-OT 8 Channel PRO Relays Module Board  features

  1. GND
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. 3V3 3.3V+

Besides the standard ESP8266 UART the GPIO can be used for external Devices such as Sensors or Expander.

Besides the 3.3V power supply, the EI-OT 8 Channel PRO Relays Module Board has also a 5V 2- pole connector for external 5V Devices.



The ESP-OS Firmware of the EI-OT 8 Channel PRO Relays Module its already preconfigured. Soon as the ESP-OS Firmware is configured as EI-OT 8CH PRO Relay, the I2C Bus is active and GPIO4 is set as SDA and GPIO5 is set as SCL.



The ESP-OS Firmware of the EI-OT 8 Channel Standard Relays Module comes with drivers for Sensors and Modules follows

1-Wire Sensors and Modules:

    • DS18B20 Temperature Sensor
    • DHT11 Temperature and  Humidity Sensor
    • AM2301 / DHT22 Temperature and  Humidity Sensor





I2C Sensors und Modules:

    • PCF8574 supports all I2C Addresses of the PFC8574 (also 0X20 and 0X38)
    • INA219 INA226 Current and Voltage Sensor
    • BH1750 Light Sensor
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Temperature and  Humidity Sensor
    • HTU-21 Temperature and  Humidity Sensor
    • BMP (BMP085/BMP180/BMP280/BME280) Pressure and/or Temperature and  Humidity Sensor (based on type of Sensor)
    • BME680 Air Quality CO2 TVOC
    • SGP30 Air Quality CO2 TVOC
    • VL53L0X ToF Time of Flight Distance Sensor
    • LM75AD Temperature  Sensor
    • GY-521 MPU-6050 MEMS DMP 3 Axis Gyroscope
    • AHT10 AHT15 AHT20 Temperature and  Humidity Sensor
    • DHT12 Temperature and  Humidity Sensor
    • MCP9808 Temperature Sensor Module


s

FAQ Häufig gestellte Fragen

 bestücken  assembling

 Anschluß Connect

Relais Relays

WLan einrichten  WiFi Setup

Basis Basic Setup

EI-OT ESP8266 AP Reset





EI-OT ESP8266 ESP-12S 8 Channel PRO Relays Module Features



VCC Spannungsversorgung DC 5 WICHTIG VCC  / Input Voltage DC 5 IMPORTANT
GPIO GPIO0 (frei wählbar)
GPIO1 (frei wählbar)
GPIO3 (frei wählbar)
GPIO4 (I2C SDA)
GPIO5 (I2C SCL)
GPIO12 (MISO SPI Kartenleser oder frei wählbar )
GPIO13 (MOSI SPI Kartenleser oder frei wählbar)
GPIO14 (CLK SPI Kartenleser oder frei wählbar)
GPIO15 (CS SPI Kartenleser oder frei wählbar)		 GPIO GPIO0 (User selection)
GPIO1 (User selection)
GPIO3 (User selection)
GPIO4 (I2C SDA)
GPIO5 (I2C SCL)
GPIO12 (MISO SPI Card Reader or User selection)
GPIO13 (MOSI SPI Card Reader or User selection)
GPIO14 (CLK SPI Card Reader or User selection)
GPIO15 (CS Card Reader or User selection)
Protokolle HTTP, REST, MQTT, Domoticz, Home Assistant Protocols HTTP, REST, MQTT, Domoticz, Home Assistant
typische Anwendung Steuern und Schalten von bis zu 8 Geräten über lokale WLan Smart Home Netzwerke typical Application  Control and switching up to 8 Devices in Smart Home WiFi Networks
Leistung Strom Power Current
AMS1117  Ausgangsstrom 1,4A (typ.) / 1,6A (max.) AMS1117 Output Current 1,4A (typ.) / 1,6A (max.)
Stromverbrauch (ohne Relais nur 3,3V) 70mA (durchschnittlich)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

 Current Consumption (w/o Relays only 3.3V) 70mA (average)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)
WLan 802.11 WiFi 802.11
Frequenzbereich 2412 – 2884 Mhz. Frequency Range 2412 – 2884 Mhz.
Sendeleistung 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7)		 Transmit Power 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7
Empfangs – Empfindlichkeit CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm		 Receiving Sensitivity CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Sicherheit WEP/WPA-PSK/WPA2-PSK Security WEP/WPA-PSK/WPA2-PSK
Antenne integrierte PCB Antenne 2 dBi (ESP-12S)
 Antenna integrated 2dBi PCB Antenna (ESP-12S)
IPv4 Unterstützung DHCP und statisch IPv4 Support DHCP and static
Anschlüsse Connections
VCC Schraubklemme 2-polig 5V  Spannungsversorgung  VCC Screw Connector 2-pole 5V Power Supply
ADC IN Schraubklemme 2-polig Anschluss eines analogen Sensors (nur in Verbindung mit einem ADC Spannungsteiler Modul) ADC IN Connector 2-pole Connector for an analoge Sensor (only in combination with an ADC Voltag Divider Module)
J1 Pinleiste 1-reihig 5-polig

  1. GND
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. 3V3
 J1 Pinheader 1-row 5-pole

  1. GND
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. 3V3
J2 Pinleiste 1-reihig 5-polig zum Anschluss  PCF8574 Input Trigger Modul (optional)

  1. 5V+
  2. INT (PCF8574 Interrupt, nicht verbunden)
  3. GND
  4. SDA
  5. SCL



 J2 Pinheader 1-row 5-pole for connecting PCF8574 Input Trigger Module (optional)

  1. 5V+
  2. INT (PCF8574 Interrupt, nicht verbunden)
  3. GND
  4. SDA
  5. SCL


J3 Pinleiste 1-reihig 6-polig zum Anschluss eines SPI SD Kartenleser (optional) oder GPIO’s zur freien Verwendung

  1. GND
  2. IO12 GPIO12
  3. IO14 GPIO14
  4. IO13 GPIO13
  5. IO15 GPIO15
  6. 3,3V+



 J3 Pinheader 1-row 6-pole for connecting a SPI Card Reader Module (optional) or GPIO’s for User selection

  1. GND
  2. IO12 GPIO12
  3. IO14 GPIO14
  4. IO13 GPIO13
  5. IO15 GPIO15
  6. 3,3V+


J4 Pinleiste 1-reihig 2-polig 5V Spannungsversorgung für externe Module

  1. GND
  2. 5V+



 J4 Pinheader 1-row 2-pole 5Vcc for connecting external Device

  1. GND
  2. 5V+


ESP-OS Firmware ESP-OS Firmware
 Konfiguration  grafische Benutzeroberfläche über Browser http://192.168.4.1 Configuration   over Webinterface thru Browser http://192.168.4.1
unterstützte Schnittstellen UART
GPIO
I2C
1-Wire		 supported Interface UART
GPIO
I2C
1-Wire
integrierte 1-Wire Treiber integrated 1-Wire Driver
DS18B20, DHT11, AM2301, DHT22 DS18B20, DHT11, AM2301, DHT22
integrierte I2C Treiber integrated I2C Driver
PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808 PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808
16 Kanal Standard Relais Modul 16 Channel Standard Relays Module
Versorgungsspannung 5VDC Supply Voltage 5VDC
Anzahl Relais 8 Amount of Relays 8
Spulenspannung 5VDC Coil Voltage 5VDC
Spulenstrom (pro Relais) 25-30mA Coil Current 25-30mA
max. Wechselspannung 250VAC max. AC 250VAC
max. Gleichspannung 30VDC max. DC 30V
max. Strom 10A max. Current 10A

Zusätzliche Informationen

Sprache / Language

Deutsch, English
Manufacturer Part Number 304656902743
EAN 4260633291473

CE Konformität

Declaration of Conformity RoHS

Konformitätserklärung RoHS

ManufacturerHersteller

 ESPRESSIF SYSTEMS (SHANGHAI) CO., LTD
#304, Building 2, No 690 Bibo Road, Pudong New Area Shanghai, Shanghai, 201203

EU responsible person
EU verantwortliche Person

 Beauty-Point Deutschland GmbH
Markus Hahl (Produktmanagement)
Raiffeisenstraße 2-4
83607 Holzkirchen Germany

Item-ID
Artikelnummer

 304656902743

Description
Beschreibung

 EI-OT ESP8266 ESP-12S Smart Home WLan 5V 8 Kanal PRO Tasmota Relais Bausatz

The product complies with the requirements and provisions of the 2011/65/EU directive.

Das Produkt entspricht den grundlegenden Bestimmungen der Richtlinie 2011/65/EU.

The product does not contain any of the restricted substances in concentrations and applications banned by the Directive 2011/65/EU.

Das Produkt überschreitet keinen Grenzwert der unten aufgeführten Substanzen gemäß der Richtlinie 2011/65/EU.

Substance
Substanz

 Concentration
Grenzwert

Substance
Substanz

 Concentration
Grenzwert

Lead
Blei

 0.1%

Mercury
Quecksilber

 0.1%

Hexavalent Chromium
Sechswertiges Chrom

 0.1%

PBB (Polybrominated Biphenyls)
Polybromiertes Biphenyl (PBB)

 0.1%

PBDE Polybrominated Diphenyl Ethers
PBDE Polybromiertes Diphenylether

 0.1%

Cadmium
Cadmium

 0.1%

DEHP (Bis (2-Ethylhexl) phthalate)
DEHP(Bis (2-Ethylhexl) Phalat)

 0.1%

BBP (Benzyl butyl phthalate)
BBP(Benzylbutylphthalat)

 0.1%

DBP (Dibutyl phthalate)
DBP (Dibutylphthalat)

 0.1%

DIBP (Diisobutyl phthalate)
DIBP (Diisobutylphthalat)

 0.1%

The supplier of the item listed above has informed Beauty-Point Deutschland GmbH that the product is “RoHS Compliant”.

Der Lieferant dieses Produktes hat Beauty-Point Deutschland GmbH bestätigt, dass das oben genannte Produkt „RoHS konform“ ist

Dokumente

Benutzerhandbuch

Ähnliche Produkte
