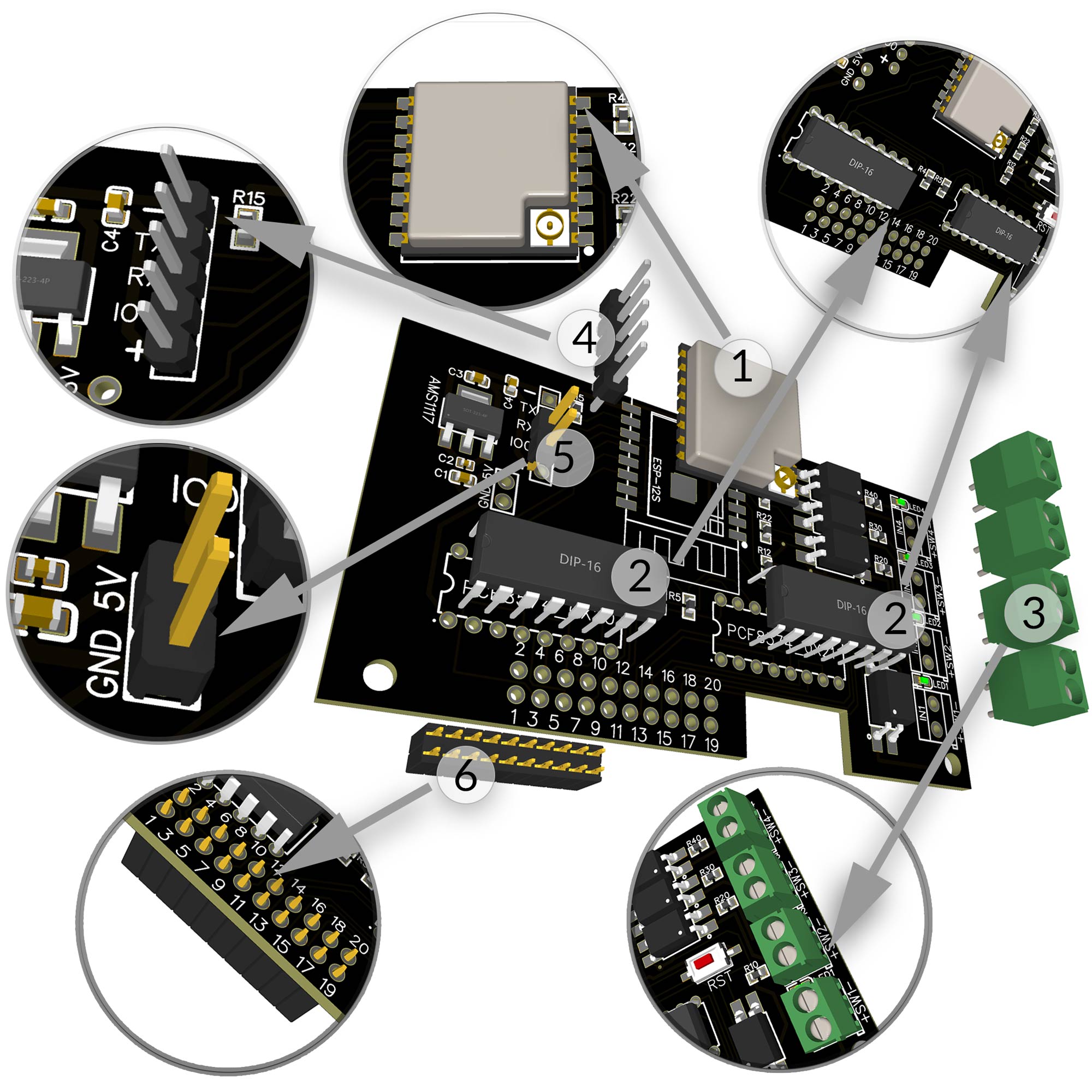

Smart Home ESP-07S 16 Kanal Relais bestücken
16 Kanal 5V Standard Relais Taster anschliessen
Smart Home ESP-07S 16 Kanal Relais Spannungsversorgung

EI-OT ESP8266 ESP-07S Smart Home WLan 5V 16 Kanal Relais Bausatz

34,90 €

EI-OT ESP8266 ESP-07-S Tasmota 16 Kanal Standard Relais Modulbausatz mit 4 Optokoppler Eingängen zum Schalten und Steuern in Smart Home über WLan Netzwerken

EAN: 4260633291428 Artikelnummer: 633291428-1 Kategorie: Schlagwörter: , , , ,

Beschreibung



EI-OT ESP8266 ESP-07S 16 Kanal Standard Relais Modulbausatz mit 4 Optokoppler Eingängen
Antennen
Antennas


3 dBi WLan WiFi 802.11 a/b/g/n Antenne 12cm I-PEX Adapter für ESP8266


3 dBi WLan WiFi 802.11 a/b/g/n Antenne 30cm I-PEX Adapter für ESP8266


3 dBi WLan WiFi 802.11 a/b/g/n Antenne 50cm I-PEX Adapter für ESP8266


6 dBi WLan WiFi 802.11 a/b/g/n Antenne inkl. I-PEX Adapter für ESP8266


4 dBi WLan WiFi 802.11 a/b/g/n Klebeantenne 10cm I-PEX Anschluss für ESP8266


5 dBi WLan WiFi 802.11 a/b/g/n Klebeantenne 10cm I-PEX Anschluss für ESP8266


2.5 dBi WLan WiFi 802.11 a/b/g/n Klebeantenne 10cm I-PEX Anschluss für ESP8266
Zubehör
Accessoires


Hohlstecker Schraubadapter Barrel Plug female Buchse 5,5 x 2,1 mm


Dupont Kabel Set 20cm 60 Stück sortiert


Dupont Kabel Set 10cm 60 Stück Set 20 x male→male + 20 x female→male + 20 x female→female
EI-OT Module
EI-OT Modules


EI-OT ESP8266 ESP-12S Smart Home WLan 5V 16 Kanal Relais Bausatz

Das EI-OT ESP8266 16 Kanal Standard Relais Modul eignet sich als WLan Schaltzentrale für Smart Home Anwendungen.

Das EI-OT ESP8266 16 Kanal Standard Relais Modul mit dem AI Thinker ESP8266 ESP-07S zum Anschluss einer externen Antenne über I-PEX Anschluss. Das ESP-07S 16 Kanal Standard Relais Modul eignet sich für den Einsatz bei größerer Funkstrecken. In Kombination mit einer entsprechenden Antenne wird die Reichweite des ESP8266 entsprechend erhöht und optimiert. Der ESP8266 ESP-07S verfügt über einen 32Mbit SPI Flash Speicher und erlaubt eine einfache Smart Home Integration in lokale / private Heimnetzwerke.

Die 16 Relais des EI-OT ESP8266 16 Kanal Relais Board werden über I2C, im Detail über 2 PCF8574 I/O Expander gesteuert.

Zur Erfassung von Benutzereingaben verfügt das EI-OT ESP8266 16 Kanal Standard Relais zusätzlich über 4 Stück, mittels PC817 optoisolierte Eingänge. Diesbezüglich kann die Steuerung und Schaltung von Relais, unabhängig von Software, direkt über Benutzereingaben, beispielsweise Schalter oder Taster erfolgen.

Die Ei-OT ESP8266 8 Kanal Steuerungsplatine ist passend für typische 5V 16 Kanal Relais Module und wir einfach über die 10-polige Pinleiste des Relais Moduls verbunden / aufgesteckt. Dabei bedarf es keiner gesonderten Spannungsversorgung, die Spannungsversorgung erfolgt zentral über die 2-polige Anschlussklemme der blauen, 16 Kanal Relais Modul Platine.



Die Hauptplatine

des EI-OT 16 Kanal Standard Relais Modul Bausatz verfügt bereits über grundlegende SMD Komponenten wie

  • 1 Stück AMS1117 3,3V Spannungskonverter sowie
  • 4 Stück Kondensatoren zur Glättung der Versorgungspannung
  • 2 Stück 10K PullUp Widerstände für I2C SDA und SCL
  • 4 Stück PC817 Optokoppler IC
  • Reset Taster



Bausatz Lieferumfang

Neben der Hauptplatine sind im EI-OT 8 Kanal Standard Relais Modul Bausatz folgende Komponenten enthalten:

  • 1 Stück 5V 8 Kanal Relais Modul
  • 1 Stück Stecksockel 20-polig 1-reihig zum Aufstecken auf eine 5V 8 Kanal Relais Platine
  • 1 Stück ESP-8266 ESP-07S bereits mit ESP-OS geflasht und somit betriebsfertig
  • 2 Stück PC8574 I2C I/O Expander im DIP16 Gehäuse
  • 1 Stück Pinleiste 1-reihig 5-polig (-3,3V, GPIO0,RX,TX,+3,3V)
  • 1 Stück Pinleiste 1-reihig 2-polig (5 Volt)
  • 4 Stück Schraubklemmen KF350 2-polig zum Anschluss
    • Anschluss von Tastern oder Schaltern zur Benutzereingabe



GPIO und weitere Anschlüsse

Auf der Hauptplatine des EI-OT 16 Kanal Standard Relais Modul Bausatz wurden zusätzlich folgende Anschlüsse

  1. – GND (3,3V)
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. + VCC (3,3V)

auf eine 5-polige Pinleiste ausgeführt. Neben der Bereitstellung der ESP8266 UART Schnittstelle beispielsweise zum Flashen, können auch etwaige Sensoren zum Beispiel 1-Wire betrieben und mit 3,3V Spannung versorgt werden.

Zusätzlich wurde auch an einen 2-poligen 5V Anschluss gedacht, um etwaige Erweiterungen, Sensoren oder Sensor Module mit 5Volt zu versorgen. Optional kann der 5V Anschluss mit einem JST-XH 2,54mm Anschluss bestückt werden, sodass Erweiterungen mittels Steckverbinder angeschlossen werden



Der I2C Bus des EI-OT ESP-07S 16 Kanal Relais Modul ist in der ESP-OS Firmware bereits vorkonfiguriert. Sobald in der ESP-OS Modul Auswahl das 16 Kanal Relais selektiert wurde werden GPIO4 als SDA und GPIO5 als SCL festgelegt.



Die ESP-OS Firmware des EI-OT ESP-07S 16 Kanal Relais hat Treiber für folgende Sensoren und Module bereits integriert

1-Wire Sensoren und Module:

    • DS18B20 Temperatursensor
    • DHT11 zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt
    • AM2301 / DHT22 auch zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt jedoch mit einer höheren Genauigkeit





I2C Sensoren und Module:

    • PCF8574 unterstützt sämtliche I2C Adressen des PCF8574 (auch 0X20 und 0X38)
    • INA219 INA226 Sensor zur Messung von Strom, Spannung und Bestimmung von Leistung
    • BH1750 Lichtsensor zur Bestimmung von Helligkeit
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • HTU-21 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • BMP (BMP085/BMP180/BMP280/BME280) zur Bestimmung des Luftdrucks als auch Temperatur und Luftfeuchtigkeit (je nach Sensor)
    • BME680 zur Messung von Luftqualität CO2 TVOC
    • SGP30 Umweltsensor zur Bestimmung von CO2 TVOC
    • VL53L0X ToF Sensor zur Distanzmessung
    • LM75AD Sensor zur Temperaturmessung
    • GY-521 MPU-6050 MEMS DMP 3 Achsen Gyroskop
    • AHT10 AHT15 AHT20 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • DHT12 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • MCP9808 Temperatur Sensor Modul





Our EI-OT ESP8266 16 Channel Standard Relais Module is perfect as WiFi based Smart Home control center for switching up to 16 devices.

The EI-OT ESP8266 16 Channel Standard Relais Module is based on AI Thinker ESP8266 ESP-07S Module to connect an external Antenna thru I-PEX connector.  The ESP-07S 16Channel Standard Relay Module is optimized for stable connection over long distance. In combination with an external Antenna the ESP8266 has a better WiFi signal strength. The ESP8266 ESP-07S Modules have 32Mbit Flash ROM, flashed with ESP-OS Firmware for easy Smart Home Integration / Setup.

The 16 Relays are controlled thru I2C Bus, in detail over 2 PCF8574 I/O Expander IC.

Additionally the EI-OT ESP8266 16 Channel Standard Relais Module got 4 PC817 optoisolated  Inputs, to control Relays with external switches or keys.

The EI-OT ESP8266 16 Channel Standard Relais Module Board fits perfect for standard 5V Relay Modules and its connected thru 20-pole female socket. The EI-OT ESP8266 16 Channel Standard Relais Module requires only one central 5V Power Supply (thru 2-pole Screw Connector of blue Relays Module Board).



The PCB

of the EI-OT ESP8266 16 Channel Standard Relais Module Kit comes assembled  with basic SMD components such as

  • 1 pcs. AMS1117 3.3V Voltage LDO Converter
  • 4  pcs. Capacitors
  • 2 pcs. 10K PullUp Resistors for  I2C SDA and SCL
  • 4 pcs. PC817 Optocoupler IC
  • Reset Key



Scope of delivery Kit

besides the basic PCB the EI-OT ESP8266 8 Channel Standard Relais Module Kit includes:

  • 1 pcs. 5V 8 Channel Relays Module Board
  • 1 pcs. 20-pole 1-row female Socket for connecting 8 Channel 5V Relays Module
  • 1 pcs. ESP-8266 ESP-07S already flashed with ESP-OS firmware
  • 2 pcs. PC8574 I2C I/O Expander DIP16 package IC
  • 1 pcs. Pinheader 1-row 5-pole (-3.3V, GPIO0,RX,TX,+3.3V)
  • 1 pcs. Pinheader 1-row 2-pole (5 Volt)
  • 4 pcs. Screw Connector KF350 2-pole to connect
    • connecting 1-Wire or I2C Sensor with VCC (3.3V) GND and Signal



GPIO additionally Connections

On a 5-pole Pinheader the EI-OT 16 Channel Standard Relays Module Board  features

  1. – GND (3.3V)
  2. IO0 GPIO0
  3. RX GPIO1
  4. TX GPIO3
  5. + VCC (3.3V)

Besides the standard ESP8266 UART the GPIO can be used for external Devices such as Sensors or Expander.

Besides the 3.3V power supply, the EI-OT 16 Channel Standard Relays Module Board has also a 5V 2- pole connector for external 5V Devices. Optional the 5V Output can be assembled with a JST-XH 2.54mm Connector.





The ESP-OS Firmware of the EI-OT ESP-07S 16 Channel Standard Relays Module its already preconfigured. Soon as the ESP-OS Firmware is configured as EI-OT 16CH Relay, the I2C Bus is active and GPIO4 is set as SDA and GPIO5 is set as SCL.



The ESP-OS Firmware of the EI-OT ESP-07S 16 Channel Standard Relays Module comes with drivers for Sensors and Modules follows

1-Wire Sensors and Modules:

    • DS18B20 Temperature Sensor
    • DHT11 Temperature and  Humidity Sensor
    • AM2301 / DHT22 Temperature and  Humidity Sensor





I2C Sensors und Modules:

    • PCF8574 supports all I2C Addresses of the PFC8574 (also 0X20 and 0X38)
    • INA219 INA226 Current and Voltage Sensor
    • BH1750 Light Sensor
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Temperature and  Humidity Sensor
    • HTU-21 Temperature and  Humidity Sensor
    • BMP (BMP085/BMP180/BMP280/BME280) Pressure and/or Temperature and  Humidity Sensor (based on type of Sensor)
    • BME680 Air Quality CO2 TVOC
    • SGP30 Air Quality CO2 TVOC
    • VL53L0X ToF Time of Flight Distance Sensor
    • LM75AD Temperature  Sensor
    • GY-521 MPU-6050 MEMS DMP 3 Axis Gyroscope
    • AHT10 AHT15 AHT20 Temperature and  Humidity Sensor
    • DHT12 Temperature and  Humidity Sensor
    • MCP9808 Temperature Sensor Module


s

FAQ Häufig gestellte Fragen

 bestücken  assembling

 Anschluß Connect

Relais Relays

WLan einrichten  WiFi Setup

Basis Basic Setup

Taster Schalter Button Switch

EI-OT ESP8266 AP Reset





EI-OT ESP8266 ESP-07S 16 Channel Standard Relays Module Features



VCC Spannungsversorgung DC 5 WICHTIG VCC  / Input Voltage DC 5 IMPORTANT
GPIO GPIO0 (frei wählbar)
GPIO1 (frei wählbar)
GPIO3 (frei wählbar)
GPIO4 (I2C SDA)
GPIO5 (I2C SCL)
GPIO12 (Eingang SW1 PC817 )
GPIO13 (Eingang SW2 PC817)
GPIO14 (Eingang SW3 PC817)
GPIO16 (Eingang SW4 PC817)		 GPIO GPIO0 (User selection)
GPIO1 (User selection)
GPIO3 (User selection)
GPIO4 (I2C SDA)
GPIO5 (I2C SCL)
GPIO12 (Input SW1 PC817 )
GPIO13 (Input SW2 PC817)
GPIO14 (Input SW3 PC817)
GPIO16 (Input SW4 PC817)
Protokolle HTTP, REST, MQTT, Domoticz, Home Assistant Protocols HTTP, REST, MQTT, Domoticz, Home Assistant
typische Anwendung Steuern und Schalten von bis zu 16 Geräten über lokale WLan Smart Home Netzwerke typical Application  Control and switching up to 16 Devices in Smart Home WiFi Networks
Leistung Strom Power Current
AMS1117  Ausgangsstrom 1,4A (typ.) / 1,6A (max.) AMS1117 Output Current 1,4A (typ.) / 1,6A (max.)
Stromverbrauch (ohne Relais nur 3,3V) 70mA (durchschnittlich)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

 Current Consumption (w/o Relays only 3.3V) 70mA (average)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)
WLan 802.11 WiFi 802.11
Frequenzbereich 2412 – 2884 Mhz. Frequency Range 2412 – 2884 Mhz.
Sendeleistung 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7)		 Transmit Power 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7
Empfangs – Empfindlichkeit CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm		 Receiving Sensitivity CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Sicherheit WEP/WPA-PSK/WPA2-PSK Security WEP/WPA-PSK/WPA2-PSK
Antenne I-PEX Anschluss für eine externe Antenne (ESP-07S) Antenna I-PEX connector for an external antenna (ESP-07S)
IPv4 Unterstützung DHCP und statisch IPv4 Support DHCP and static
Anschlüsse Connections
VIN 5V Spannungsversorgung VIN 5V Power Input
IN1 Schraubklemme 2-polig Schalter Taster Eingang (3,6V-24V) IN1 Screw Connector 2-pole Switch or Key Input (3.6V up to 24V)
IN2 Schraubklemme 2-polig Schalter Taster Eingang (3,6V-24V) IN2 Screw Connector 2-pole Switch or Key Input (3.6V up to 24V)
IN3 Schraubklemme 2-polig Schalter Taster Eingang (3,6V-24V) IN3 Screw Connector 2-pole Switch or Key Input (3.6V up to 24V)
IN4 Schraubklemme 2-polig Schalter Taster Eingang (3,6V-24V) IN4 Screw Connector 2-pole Switch or Key Input (3.6V up to 24V)
J1 Pinleiste 1-reihig 5-polig

  1. 3,3V – / GND
  2. GPIO0
  3. RX
  4. TX
  5. 3,3V+ / VCC
 J1 Pinheader 1-row 5-pole

  1. 3.3V – / GND
  2. GPIO0
  3. RX
  4. TX
  5. 3.3V+ / VCC
ESP-OS Firmware ESP-OS Firmware
 Konfiguration  grafische Benutzeroberfläche über Browser http://192.168.4.1 Configuration   over Webinterface thru Browser http://192.168.4.1
unterstützte Schnittstellen UART
GPIO
I2C
1-Wire		 supported Interface UART
GPIO
I2C
1-Wire
integrierte 1-Wire Treiber integrated 1-Wire Driver
DS18B20, DHT11, AM2301, DHT22 DS18B20, DHT11, AM2301, DHT22
integrierte I2C Treiber integrated I2C Driver
PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808 PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808
16 Kanal Standard Relais Modul 16 Channel Standard Relays Module
Versorgungsspannung 5VDC Supply Voltage 5VDC
Anzahl Relais 16 Amount of Relays 16
Spulenspannung 5VDC Coil Voltage 5VDC
Spulenstrom (pro Relais) 25-30mA Coil Current 25-30mA
max. Wechselspannung 250VAC max. AC 250VAC
max. Gleichspannung 30VDC max. DC 30V
max. Strom 10A max. Current 10A

Zusätzliche Informationen

Sprache / Language

Deutsch, English
Manufacturer Part Number 633291428
EAN 4260633291428
