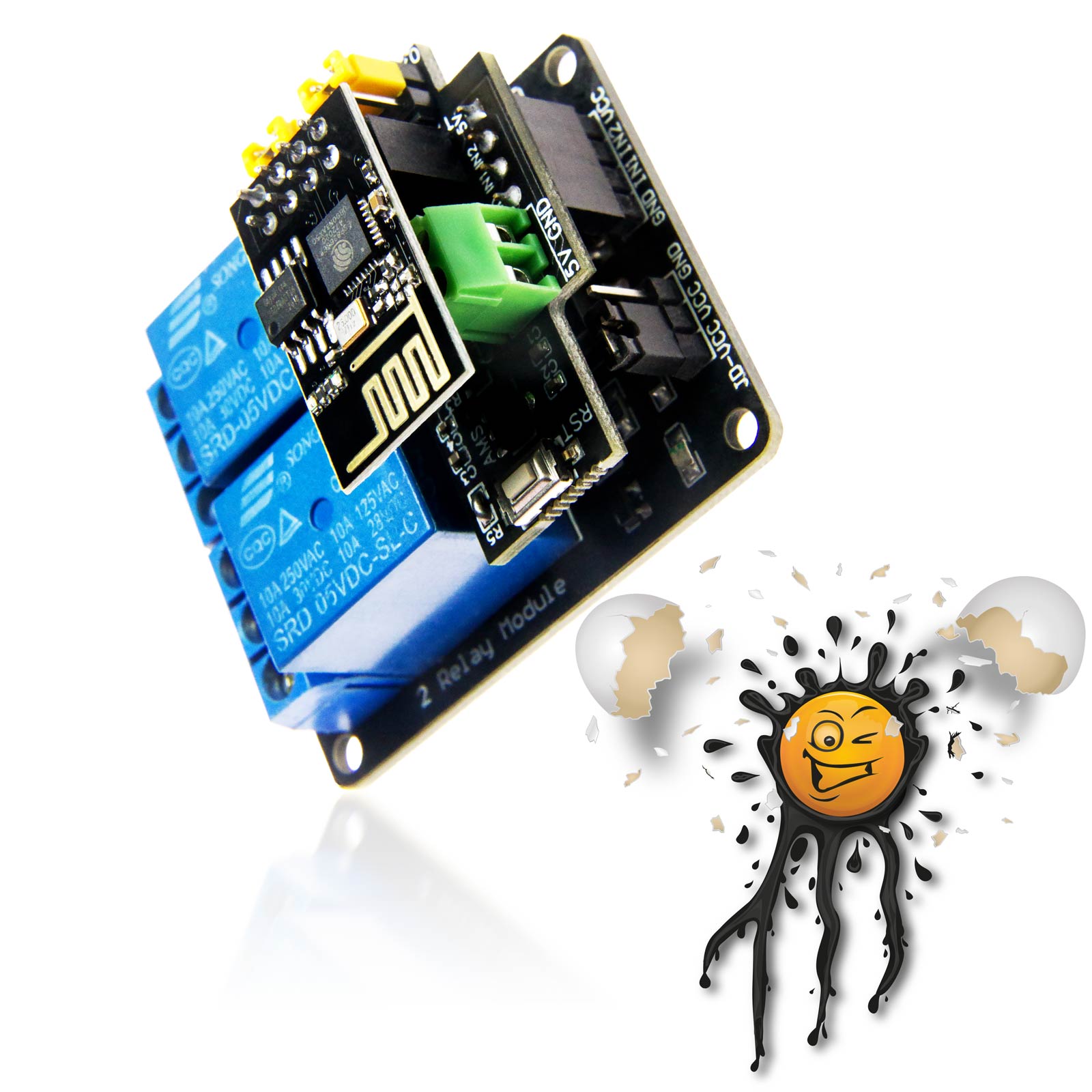

Smart Home 2 Kanal 5V Relais Bausatz
EI-OT ESP8266 2 Kanal Relais Bausatz
EI-OT ESP8266 2 Kanal Relais
EI-OT ESP8266 2 Kanal Relais 3D
ESP8266 2 Kanal Relais Bausatz bestücken
EI-OT 2 Kanal Relais Modul Konfigurieren
ESP8266 2 Kanal Relais Zusammenbau

EI-OT ESP8266 ESP-01 Smart Home WLan 5V 2 Kanal Relais Bausatz

Ursprünglicher Preis war: 9,20 €Aktueller Preis ist: 7,36 €.

EI-OT ESP8266 ESP-01 Tasmota 2 Kanal Standard Relais Modulbausatz zum Schalten und Steuern in Smart Home über WLan Netzwerken

EAN: 4260633291442 Artikelnummer: 304560411708 Kategorien: , Schlagwörter: , ,

Beschreibung

EI-OT ESP8266 ESP-01 2 Kanal Standard Relais Modulbausatz
ähnliche Produkte
related items


EI-OT ESP8266 Smart Home WLan/WiFI Relais
Spannungsversorgung
Power Supply

5V 1A 230V AC/DC Steckernetzteil für EI-OT ESP8266 Module Relaismodule

Hohlstecker Schraubadapter Barrel Plug female Buchse 5,5 x 2,1 mm
Sensoren
Sensors

DS18B20 1 Meter Smart Home 1-Wire Temperatur Messsonde


DS18B20 2 Meter Smart Home 1-Wire Temperatur Messsonde


DS18B20 3 Meter Smart Home 1-Wire Temperatur Messsonde
Zubehör
Accessoires


Dupont Kabel Set 20cm 60 Stück sortiert


Dupont Kabel Set 10cm 60 Stück Set 20 x male→male + 20 x female→male + 20 x female→female

Das EI-OT ESP8266 ESP-01 2 Kanal Standard Relais Modul eignet sich als WLan Schaltzentrale für Smart Home Anwendungen und schaltet bis zu 2 Geräte (Relais).

Das EI-OT ESP8266 2 Kanal Standard Relais Modul mit dem AI Thinker ESP8266 ESP-01 mit integrierter  2dBi Antenne. Der ESP8266 ESP-01 verfügt über einen 8Mbit SPI Flash Speicher und erlaubt eine einfache Smart Home Integration in lokale / private Heimnetzwerke.

Die 2 Relais des EI-OT ESP8266 2 Kanal Relais Board werden über

  • GPIO0 = Relais 1
  • GPIO2 = Relais 2
    oder alternativ (je nach Jumper Konfiguration)
  • GPIO3(RX) = Relais 1
  • GPIO1(TX) = Relais 2

in Kombination mit einem N-Kanal Transistor geschaltet. Diesbezüglich gilt zu beachten, dass bei der Spannungsversorgung, bzw. während des Bootvorgangs des ESP8266, alle 2 Relais des 2 Kanal Standard Relais Modul kurzfristig (ca. 1 Sekunde) aktiviert werden.

Die Ei-OT ESP8266 2 Kanal Steuerungsplatine ist passend für typische 5V 2 Kanal Relais Module und wird einfach über die 4-polige Pinleiste des Relais Moduls verbunden / aufgesteckt. Dabei bedarf es keiner gesonderten Spannungsversorgung, die Spannungsversorgung erfolgt zentral über die 2-polige Anschlussklemme der EI-OT ESP8266 ESP-01 2 Kanal Relais Modul Platine.



Die Hauptplatine

des EI-OT ESP8266 ESP-01 2 Kanal Standard Relais Modul Bausatz verfügt bereits über grundlegende SMD Komponenten wie

  • 1 Stück AMS1117 3,3V Spannungskonverter sowie
  • 4 Stück Kondensatoren zur Glättung der Versorgungspannung
  • 2 Stück N Kanal Transistoren
  • 4 Stück SMD Widerstände
  • Reset Taster



Bausatz Lieferumfang

Neben der Hauptplatine sind im EI-OT 8 Kanal Standard Relais Modul Bausatz folgende Komponenten enthalten:

  • 1 Stück 5V 2 Kanal Relais Modul
  • 1 Stück Stecksockel 4-polig 1-reihig zum Aufstecken auf eine 5V 4 Kanal Relais Platine
  • 1 Stück ESP-8266 ESP-01 bereits mit ESP-OS geflasht und somit betriebsfertig
  • 4 Stück Pinleiste 1-reihig 2-polig
  • 1 Stück Schraubklemmen KF350 2-polig zum Anschluss
    • der Spannungsversorgung des EI-OT 1 Kanal Relais Moduls



GPIO und weitere Anschlüsse

Auf der Hauptplatine des EI-OT ESP8266 ESP-01 2 Kanal Standard Relais Modul Bausatz wurden folgende GPIO’s ausgeführt

  1. GPIO0
  2. GPIO1 (TX)
  3. GPIO2
  4. GPIO3 (RX)

Davon werden 2 GPIO’s zum Schalten der 2 Relais mittels Jumper gebrückt (aktiviert). Somit verbleiben 2 weitere GPIO’s zu freien Verfügung.



Die GPIO’s des EI-OT ESP8266 ESP-01 2 Kanal Standard Relais Modul ist in der ESP-OS Firmware bereits vorkonfiguriert. Sobald in der ESP-OS Modul Auswahl das 2 Kanal Relais selektiert wurde, wird GPIO0 zum Schalten des Relais1 und GPIO2 zum Schalten des Relais2 festgelegt.



Die ESP-OS Firmware des EI-OT ESP8266 ESP-01 2 Kanal Relais hat Treiber für folgende Sensoren und Module bereits integriert

1-Wire Sensoren und Module:

    • DS18B20 Temperatursensor
    • DHT11 zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt
    • AM2301 / DHT22 auch zur Bestimmung von Temperatur,  Luftfeuchtigkeit, sowie Taupunkt jedoch mit einer höheren Genauigkeit





I2C Sensoren und Module:

    • PCF8574 unterstützt sämtliche I2C Adressen des PCF8574 (auch 0X20 und 0X38)
    • INA219 INA226 Sensor zur Messung von Strom, Spannung und Bestimmung von Leistung
    • BH1750 Lichtsensor zur Bestimmung von Helligkeit
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • HTU-21 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • BMP (BMP085/BMP180/BMP280/BME280) zur Bestimmung des Luftdrucks als auch Temperatur und Luftfeuchtigkeit (je nach Sensor)
    • BME680 zur Messung von Luftqualität CO2 TVOC
    • SGP30 Umweltsensor zur Bestimmung von CO2 TVOC
    • VL53L0X ToF Sensor zur Distanzmessung
    • LM75AD Sensor zur Temperaturmessung
    • GY-521 MPU-6050 MEMS DMP 3 Achsen Gyroskop
    • AHT10 AHT15 AHT20 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • DHT12 Sensor zur Bestimmung von Temperatur,  Luftfeuchtigkeit
    • MCP9808 Temperatur Sensor Modul





Our EI-OT ESP8266 ESP-01 2 Channel Standard Relais Module is perfect as WiFi based Smart Home control center for switching up to 2 devices.

The EI-OT ESP8266 2 Channel Standard Relais Module is based on AI Thinker ESP8266 ESP-01 Module with integrated 2dBi Antenna. The ESP8266 ESP-01 Modules got a 8Mbit Flash ROM, flashed with ESP-OS Firmware for easy Smart Home Integration / Setup.

The 2 Relays are switched thru

  • GPIO0 = Relays 1
  • GPIO2 = Relays 2
    or (based on Jumper Configuration)
  • GPIO3(RX) = Relays 1
  • GPIO1(TX) = Relays 2

in combination with N-Channel Transistors. Therefore, during power supply of the 2 Channel Standard Relays Modul, while ESP8266 is booting, all 2 Relais are active (around 1 second).

The EI-OT ESP8266 2 Channel Standard Relais Module Board fits perfect for standard 5V Relay Modules and its connected thru 4-pole female socket. The EI-OT ESP8266 2 Channel Standard Relais Module requires only one central 5V Power Supply, KF350 2-pole Screw Connector.



The PCB

of the EI-OT ESP8266 ESP-01 2 Channel Standard Relais Module Kit comes assembled  with basic SMD components such as

  • 1 pcs. AMS1117 3.3V Voltage LDO Converter
  • 4  pcs. Capacitors
  • 2 pcs. N Channel Transistors
  • 4 pcs. SMD Resistors
  • Reset Key



Scope of delivery Kit

besides the basic PCB the EI-OT ESP8266 8 Channel Standard Relais Module Kit includes:

  • 1 pcs. 5V 2 Channel Relays Module Board
  • 1 pcs. 4-pole 1-row female Socket for connecting 4 Channel 5V Relays Module
  • 1 pcs. ESP-8266 ESP-01 already flashed with ESP-OS firmware
  • 2 pcs. Pinheader 1-row 2-pole
  • 1 pcs. Screw Connector KF350 2-pole to connect
    • power supply of EI-OT 2 channel Relays Module



GPIO additionally Connections

The EI-OT ESP8266 ESP-01 2 Channel Standard Relays Module Board  features

  1. GPIO0
  2. GPIO1 (TX)
  3. GPIO2
  4. GPIO3 (RX)

2 GPIO’s are required for switching the 2 Relays (activated thru Jumper setting), the other 2 GPIO’s are free.





The ESP-OS Firmware of the EI-OT ESP8266 ESP-01 2 Channel Standard Relays Module its already preconfigured. Soon as the ESP-OS Firmware is configured as EI-OT 2CH Relay,  GPIO0  is configured toggling Relays1 and GPIO2 is configured toggling Relays2.



The ESP-OS Firmware of the EI-OT ESP8266 ESP-01 2 Channel Standard Relays Module comes with drivers for Sensors and Modules follows

1-Wire Sensors and Modules:

    • DS18B20 Temperature Sensor
    • DHT11 Temperature and  Humidity Sensor
    • AM2301 / DHT22 Temperature and  Humidity Sensor





I2C Sensors und Modules:

    • PCF8574 supports all I2C Addresses of the PFC8574 (also 0X20 and 0X38)
    • INA219 INA226 Current and Voltage Sensor
    • BH1750 Light Sensor
    • TSL2561 Lichtsensor / Luxmeter
    • SHT30 Temperature and  Humidity Sensor
    • HTU-21 Temperature and  Humidity Sensor
    • BMP (BMP085/BMP180/BMP280/BME280) Pressure and/or Temperature and  Humidity Sensor (based on type of Sensor)
    • BME680 Air Quality CO2 TVOC
    • SGP30 Air Quality CO2 TVOC
    • VL53L0X ToF Time of Flight Distance Sensor
    • LM75AD Temperature  Sensor
    • GY-521 MPU-6050 MEMS DMP 3 Axis Gyroscope
    • AHT10 AHT15 AHT20 Temperature and  Humidity Sensor
    • DHT12 Temperature and  Humidity Sensor
    • MCP9808 Temperature Sensor Module


s

FAQ Häufig gestellte Fragen

 bestücken  assembling

 Anschluß Connect

Relais Relays

WLan einrichten  WiFi Setup

Basis Basic Setup

EI-OT ESP8266 AP Reset





EI-OT ESP8266 ESP-01 2 Channel Standard Relays Module Features



VCC Spannungsversorgung DC 5 WICHTIG VCC  / Input Voltage DC 5 IMPORTANT
GPIO GPIO0
GPIO1 (TX)
GPIO2
GPIO3 (RX)		 GPIO GPIO0
GPIO1 (TX)
GPIO2
GPIO3 (RX)
Protokolle HTTP, REST, MQTT, Domoticz, Home Assistant Protocols HTTP, REST, MQTT, Domoticz, Home Assistant
typische Anwendung Steuern und Schalten von bis zu 2 Geräten über lokale WLan Smart Home Netzwerke typical Application  Control and switching up to 2 Devices in Smart Home WiFi Networks
Leistung Strom Power Current
AMS1117  Ausgangsstrom 1,4A (typ.) / 1,6A (max.) AMS1117 Output Current 1,4A (typ.) / 1,6A (max.)
Stromverbrauch (ohne Relais nur 3,3V) 70mA (durchschnittlich)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)

 Current Consumption (w/o Relays only 3.3V) 70mA (average)

250mA (max.)

23mA (Modem Sleep)

5mA (Light Sleep)

<3mA (Deep Sleep)
WLan 802.11 WiFi 802.11
Frequenzbereich 2412 – 2884 Mhz. Frequency Range 2412 – 2884 Mhz.
Sendeleistung 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7)		 Transmit Power 802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7
Empfangs – Empfindlichkeit CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm		 Receiving Sensitivity CCK, 1 Mbps : -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Sicherheit WEP/WPA-PSK/WPA2-PSK Security WEP/WPA-PSK/WPA2-PSK
Antenne integrierte PCB Antenne 2 dBi (ESP-12S)
 Antenna integrated 2dBi PCB Antenna (ESP-12S)
IPv4 Unterstützung DHCP und statisch IPv4 Support DHCP and static

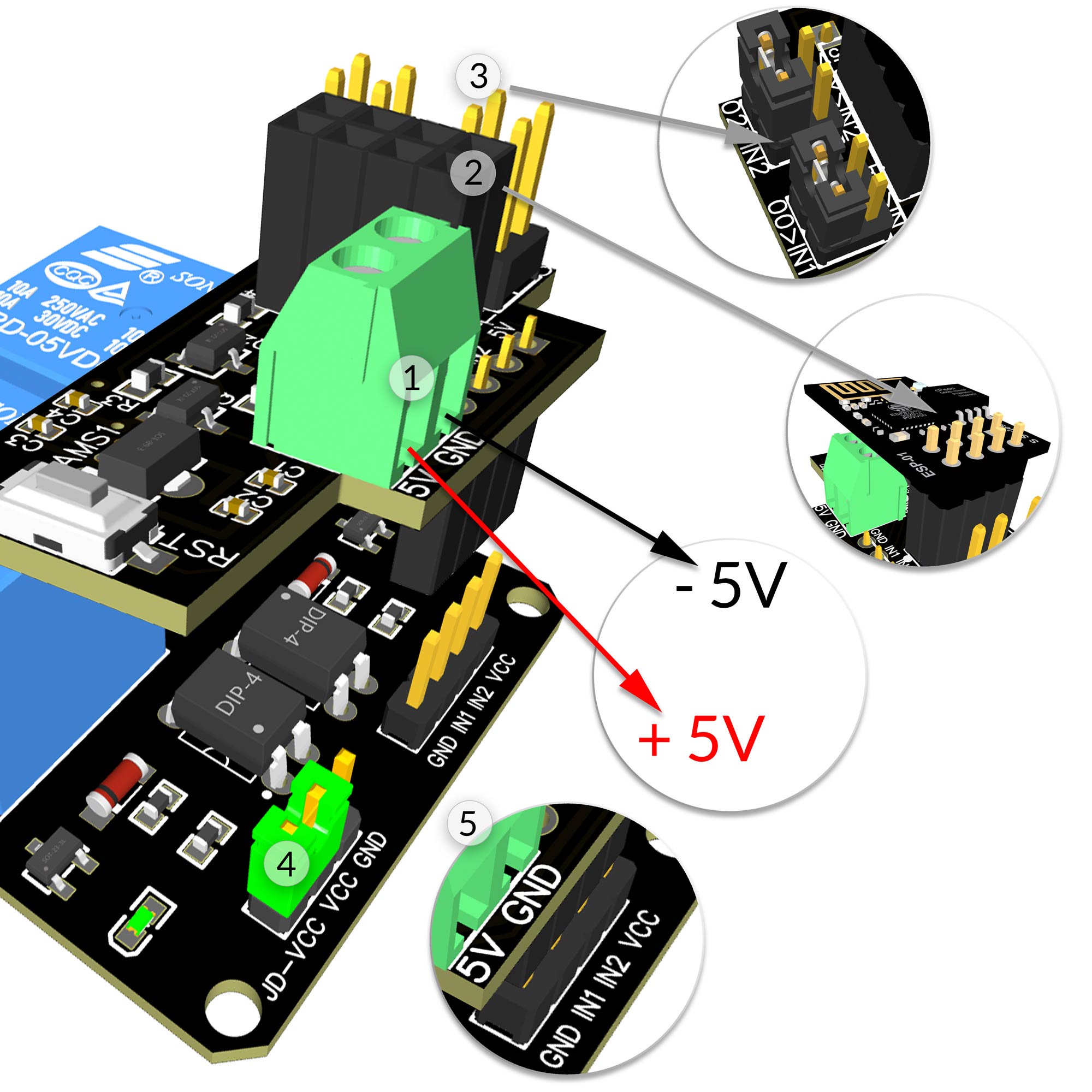

Anschlüsse Connections
VIN 5V Spannungsversorgung VIN 5V Power Input
Schraubklemme 2-polig zentrale 5V Spannungsversorgung Screw Connector 2-pole 5V main Power
Pins GPIO0
GPIO1 (TX)
GPIO2
GPIO3 (RX)		 Pins GPIO0
GPIO1 (TX)
GPIO2
GPIO3 (RX)
ESP-OS Firmware ESP-OS Firmware
 Konfiguration  grafische Benutzeroberfläche über Browser http://192.168.4.1 Configuration   over Webinterface thru Browser http://192.168.4.1
unterstützte Schnittstellen UART
GPIO
I2C
1-Wire		 supported Interface UART
GPIO
I2C
1-Wire
integrierte 1-Wire Treiber integrated 1-Wire Driver
DS18B20, DHT11, AM2301, DHT22 DS18B20, DHT11, AM2301, DHT22
integrierte I2C Treiber integrated I2C Driver
PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808 PCF8574,INA219, INA226, BH1750, TSL2561, SHT30, HTU-21, BMP085, BMP180, BMP280, BME280, BME680,  SGP30, VL53L0X ToF, LM75AD, GY-521 / MPU-6050, AHT10, AHT15, AHT20, DHT12, MCP9808
2 Kanal Standard Relais Modul 2 Channel Standard Relays Module
Versorgungsspannung 5VDC Supply Voltage 5VDC
Anzahl Relais 2 Amount of Relays 2
Spulenspannung 5VDC Coil Voltage 5VDC
Spulenstrom (pro Relais) 25-30mA Coil Current 25-30mA
max. Wechselspannung 250VAC max. AC 250VAC
max. Gleichspannung 30VDC max. DC 30V
max. Strom 10A max. Current 10A

Zusätzliche Informationen

Sprache / Language

Deutsch, English
Manufacturer Part Number 304560411708
EAN 4260633291442

CE Konformität

Declaration of Conformity RoHS

Konformitätserklärung RoHS

ManufacturerHersteller

 ESPRESSIF SYSTEMS (SHANGHAI) CO., LTD
#304, Building 2, No 690 Bibo Road, Pudong New Area Shanghai, Shanghai, 201203

EU responsible person
EU verantwortliche Person

 Beauty-Point Deutschland GmbH
Markus Hahl (Produktmanagement)
Raiffeisenstraße 2-4
83607 Holzkirchen Germany

Item-ID
Artikelnummer

 304560411708

Description
Beschreibung

 EI-OT ESP8266 ESP-01 Smart Home WLan 5V 2 Kanal Relais Bausatz

The product complies with the requirements and provisions of the 2011/65/EU directive.

Das Produkt entspricht den grundlegenden Bestimmungen der Richtlinie 2011/65/EU.

The product does not contain any of the restricted substances in concentrations and applications banned by the Directive 2011/65/EU.

Das Produkt überschreitet keinen Grenzwert der unten aufgeführten Substanzen gemäß der Richtlinie 2011/65/EU.

Substance
Substanz

 Concentration
Grenzwert

Substance
Substanz

 Concentration
Grenzwert

Lead
Blei

 0.1%

Mercury
Quecksilber

 0.1%

Hexavalent Chromium
Sechswertiges Chrom

 0.1%

PBB (Polybrominated Biphenyls)
Polybromiertes Biphenyl (PBB)

 0.1%

PBDE Polybrominated Diphenyl Ethers
PBDE Polybromiertes Diphenylether

 0.1%

Cadmium
Cadmium

 0.1%

DEHP (Bis (2-Ethylhexl) phthalate)
DEHP(Bis (2-Ethylhexl) Phalat)

 0.1%

BBP (Benzyl butyl phthalate)
BBP(Benzylbutylphthalat)

 0.1%

DBP (Dibutyl phthalate)
DBP (Dibutylphthalat)

 0.1%

DIBP (Diisobutyl phthalate)
DIBP (Diisobutylphthalat)

 0.1%

The supplier of the item listed above has informed Beauty-Point Deutschland GmbH that the product is “RoHS Compliant”.

Der Lieferant dieses Produktes hat Beauty-Point Deutschland GmbH bestätigt, dass das oben genannte Produkt „RoHS konform“ ist

Dokumente

Benutzerhandbuch

Tasmota

Der ESP-01 verfügt über einen 1MB Flash, diesbezüglich sollte
das Firmware Binary eine 1MB Kompilierung sein.

Folgende Firmware Version stehen zum Download bereit

Tasmota Firmware in Deutsch mit Rules Unterstützung

Tasmota Firmware english with Rules Support

Die oben aufgeführten Tasmota Firmware Versionen verfügen bereits über ein integriertes Template

{"NAME":"EI-OT 2CH","GPIO":[224,1,225,1,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":18}

welches über Einstellungen > Erweitert unter Vorlage mittels Klick auf das Kontrollkästchen Aktivieren und Klick auf Speichern aktiviert wird.

Video zur Tasmota 2 Kanal Relais Konfiguration
